Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S

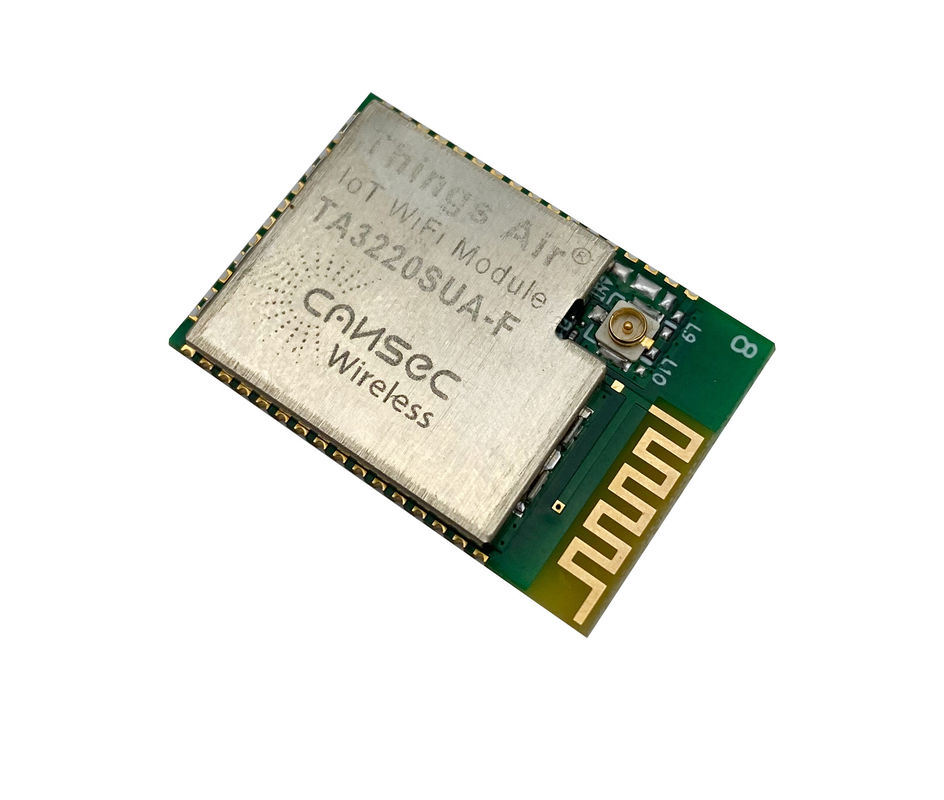

صورة كبيرة : Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S

تفاصيل المنتج:

مكان المنشأ:	بكين
اسم العلامة التجارية:	Cansec Wireless
رقم الموديل:	TA3220SSA-F / TA3220SUA-F

شروط الدفع والشحن:

الحد الأدنى لكمية:	100
الأسعار:	USD 7.18$ per piece
تفاصيل التغليف:	علبة 1000 قطعة مقاس العبوة: 40 * 34 * 20 سم الوزن الإجمالي: 5.000 كجم
وقت التسليم:	3 ~ 6 أسابيع
شروط الدفع:	T / T.
القدرة على العرض:	2000000 قطعة في السنة

اتصل

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S

وصف

بحجم:	18.2 * 26.7 * 2.8 ملم	TX الطاقة:	17 ديسيبل
حساسية Rx:	-95 ديسيبل	TX الحالي:	286 مللي أمبير
RX الحالي:	74mA	الاستعداد الحالية:	1uA
نوع الهوائي:	هوائي رقاقة	شرائح:	CC3220S
إبراز:	وحدة الإرسال والاستقبال CC3220 Wifi , وحدة الإرسال والاستقبال Wifi IoT , بوابة Wifi Ti CC3220

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 0

Cansec Cost Effecticve IoT I / O Wireless Transceiver ذكي Wifi Module TA3220SSA-F Ti CC3220 Wifi Gateway Module

معامل		دقيقة	النوع	الأعلى	وحدة
تيار استهلاك	وضع السكون (للإسبات)	-	-	9	uA
	وضع الإرسال (@ 18dbm ، للحامل)	-	400	450	مللي أمبير
TX Power (للناقل)		-	17	20	ديسيبل
حساسية RX		-	-	-96	ديسيبل
مسافة		190			م

Cansec Cost Effecticve IoT I / O Wireless Transceiver ذكي Wifi Module TA3220SSA-F Ti CC3220 Wifi Gateway Module

1. تم تصميم الوحدة النمطية TA3220S بناءً على CC3220S من TI والتي تعد جزءًا من منصة SimpleLink ™ microcontroller (MCU) ، والتي تشترك في بيئة تطوير مشتركة وسهلة الاستخدام مع مجموعة تطوير برامج أساسية واحدة (SDK) ومجموعة أدوات غنية.يتيح لك التكامل لمرة واحدة لمنصة SimpleLink إمكانية إضافة أي مجموعة من أجهزة الحافظة إلى تصميمك ، مما يسمح بإعادة استخدام الكود بنسبة 100٪ عندما تتغير متطلبات التصميم الخاصة بك.لمزيد من المعلومات ، قم بزيارة نظرة عامة على حلول SimpleLink ™.

2. ابدأ تصميم إنترنت الأشياء (IoT) الخاص بك باستخدام Wi-Fi® CERTIFIED® أحادي الشريحة MCU System-on-Chip (SoC) مع اتصال Wi-Fi مدمج.تم إنشاء مجموعة أجهزة SimpleLink ™ CC3220x من شركة Texas Instruments ™ من أجل إنترنت الأشياء ، وهي عبارة عن حل من شريحة واحدة ، يدمج جهازين ماديينوحدات MCU منفصلة ، على الرقاقة.• معالج تطبيق - ARM® Cortex®-M4 MCU مع ذاكرة وصول عشوائي (RAM) مخصصة للمستخدم تبلغ 256 كيلوبايت ، و 1 ميجابايت اختياري من فلاش XIP.• معالج الشبكة MCU لتشغيل جميع طبقات الواي فاي والإنترنت المنطقية.يشتمل هذا النظام الفرعي المستند إلى ROM على راديو 802.11b / g / n ونطاق أساسي و MAC مع محرك تشفير قوي لاتصالات إنترنت سريعة وآمنة مع تشفير 256 بت.

3. تعد عائلة CC3220x اللاسلكية MCU جزءًا من الجيل الثاني من مجموعة حلول Internet-on-a-chip ™ من TI.يقدم هذا الجيل ميزات وإمكانيات جديدة تعمل على تبسيط اتصال الأشياء بالإنترنت.وتشمل الإمكانات الجديدة ما يلي:

• تحسين توفير شبكة Wi-Fi • تحسين استهلاك الطاقة

• أمان نظام الملفات المحسن (مدعوم فقط بواسطة أجهزة CC3220S و CC3220SF) اتصال Wi-Fi AP مع ما يصل إلى أربع محطات • مآخذ BSD المفتوحة بشكل متزامن أكثرما يصل إلى 16 مقبس BSD ، 6 منها آمنة

• دعم HTTPS

• دعم RESTful API
• مكتبة تشفير المفاتيح غير المتماثلة
• تدعم عائلة CC3220x اللاسلكية MCU الأوضاع التالية: المحطة و AP و Wi-Fi Direct®.يدعم الجهاز أيضًا أمان WPA2 الشخصي والمؤسسي.يتضمن هذا النظام الفرعي حزم TCP / IP و TLS / SSL مضمنة وخادم HTTP وبروتوكولات إنترنت متعددة.يدعم الجهاز مجموعة متنوعة من طرق توفير Wi-Fi بما في ذلك HTTP على أساس وضع AP وتقنية SmartConfig ™ و WPS2.0.
• يشتمل النظام الفرعي لإدارة الطاقة على محولات DC-DC مدمجة تدعم نطاقًا واسعًا من جهد الإمداد.يتيح هذا النظام الفرعي أوضاع استهلاك الطاقة المنخفضة لإطالة عمر البطارية ، مثل السكون العميق منخفض الطاقة ، والإسبات باستخدام RTC (يستهلك 4.5 ميكرو أمبير فقط) ، ووضع إيقاف التشغيل (يستهلك 1 ميكرو أمبير فقط).
• يشتمل الجهاز على مجموعة متنوعة من الأجهزة الطرفية ، بما في ذلك واجهة الكاميرا المتوازية السريعة ، و I2S ، و SD ، و UART ، و SPI ، و I2C ، و 4 قنوات ADC.

















			سمات رقم التعريف الشخصي العامة
			وظيفة


			Pkg.دبوس
			دبوس الاسم المستعار
			يستخدم
			حدد كمصدر Wakeup
			التكوين.آدل.التناظرية مسك الغزال
			Muxed مع JTAG
			حفر.تكوين دبوس مسك الغزال.ريج.
			حفر.تكوين دبوس مسك الغزال.
			اسم الإشارة
			وصف الإشارة
			اتجاه الإشارة


			قيمة الوضع


			7
			SOP1
			إحساس التكوين
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			SOP1
			إحساس القوة 1
			غير متاح


			8
			SOP0
			إحساس التكوين
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			SOP0
			الشعور بالقوة 0
			غير متاح


			9
			نورث كارولاينا
			لا فائدة
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			لا فائدة
			غير متاح


			10
			نورث كارولاينا
			لا فائدة
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			لا فائدة
			غير متاح


			11
			نورث كارولاينا
			لا فائدة
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			لا فائدة
			غير متاح


			12
			GND
			GND
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			GND
			قم بتوصيل الأرض
			غير متاح


			13
			GND
			GND
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			GND
			قم بتوصيل الأرض
			غير متاح


			14
			VDD
			رشفة.الإدخال
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			VDD
			جهد إمداد الرقاقة (VBAT)
			غير متاح


			15
			VDD
			رشفة.الإدخال
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			VDD
			جهد إمداد الرقاقة (VBAT)
			غير متاح


			16
			GPIO30
			I / O
			لا
			تكوين المستخدم غير مطلوب
			لا
			GPIO_PAD_ CONFIG_30 (0x4402 E118)
			0
			GPIO30
			GPIO
			I / O


			-8
			9
			UART0_TX
			بيانات UART0 TX
			ا



			2
			ماكاكل
			ساعة منفذ الصوت I2S
			ا



			3
			مكافسكس
			مزامنة إطار منفذ الصوت I2S
			ا



			4
			GT_CCP05
			منفذ التقاط المؤقت
			أنا



			7
			GSPI_MISO
			عام SPI MISO
			I / O


			17 (9)
			GPIO31
			I / O
			لا
			تكوين المستخدم غير مطلوب
			لا
			GPIO_PAD_ CONFIG_31 (0x4402 E11C)
			0
			GPIO31
			GPIO
			I / O


			-8
			9
			UART0_RX
			بيانات UART0 RX
			أنا



			12
			مكافسكس
			مزامنة إطار منفذ الصوت I2S
			ا



			2
			UART1_RX
			بيانات UART1 RX
			أنا



			6
			مكاكسر 0
			بيانات منفذ الصوت I2S 0 (RX / TX)
			I / O



			7
			GSPI_CLK
			ساعة SPI العامة
			I / O



			انظر (5)
			DCDC_ANA2_ SW_P
			ANA2 DCDC
			غير متاح



			محول + هاء تبديل العقدة


			18
			GND
			GND
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			غير متاح
			GND
			قم بتوصيل الأرض
			غير متاح



وصف المحطة
للحصول على الجدول الكامل ، يرجى الرجوع إلى ورقة بيانات المنتج


للحصول على الجدول الكامل ، يرجى الرجوع إلى ورقة بيانات المنتج

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 2

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 3

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 4

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 5

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 6

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 7

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 8

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 9

التعليمات

Q1: هل أنت مصنع أو شركة تجارية؟
A1: نحن مصنع محترف بخبرة 25 عامًا.
Q2: هل يمكنك قبول OEM / ODM؟
A2: بالتأكيد ، لدينا تجربة غنية في تصنيع المعدات الأصلية وأوديإم.
Q3: هل لديك ضمان الجودة؟
A3 ؛لقد خضع كل منتج من منتجاتنا لاختبارات الجودة ولديها عامين من خدمة ما بعد البيع المجانية.
