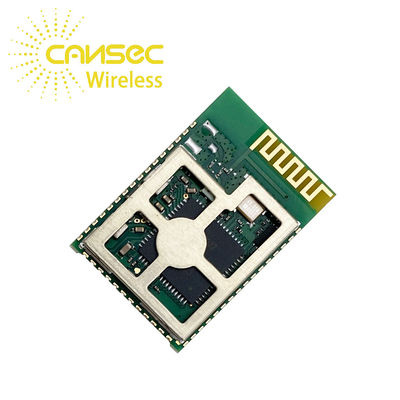

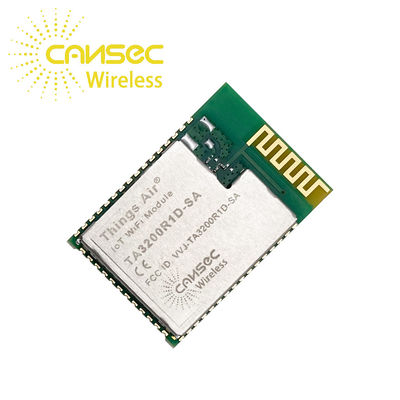

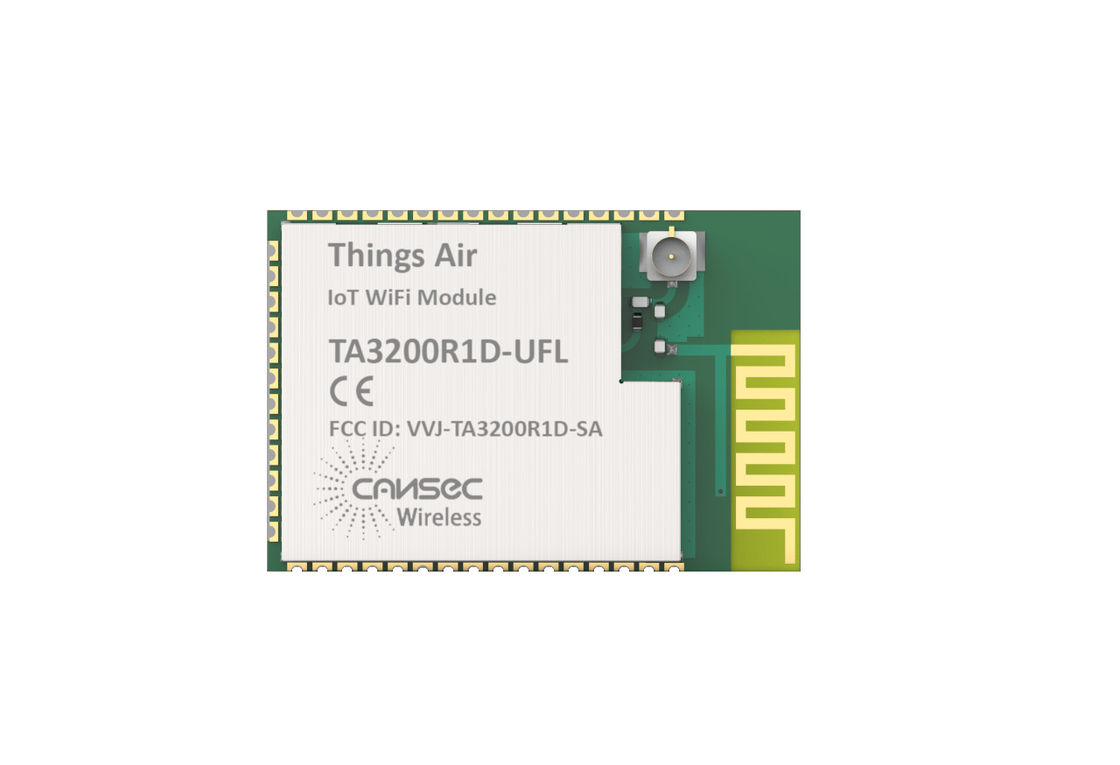

وحدة Ta3200R1D Ti CC3200 IoT Wifi

• وحدة Wi-Fi Microcontroller

- ARM Cortex-M4 ميكروكونترولر مع 802.11 ب/غ/ن معالج شبكة Wi-Fi

- محرك تشغيل Wi-Fi المدمج ، المتقدم ، ومجموعة شبكات TCP / IP v4 مع واجهات برمجة برمجيات BSD Socket المعيارية في الصناعة

- محرك كريبتو للأجهزة لـ TLS ((SSL) أمن الإنترنت

- أوضاع الـ Wi-Fi المتقدمة منخفضة الطاقة

- تقنية SmartConfig، WPS، ووضع AP لتهيئة جهاز بدون رأس للاتصال بشبكة Wi-Fi

- خيار جهاز آمن مع مفتاح سري 128 بت على الشريحة وبرمجة آمنة

• النظام الفرعي للمراقبة الدقيقة للتطبيقات

- ARM Cortex-M4 Core عند 80 ميغاهرتز

- خيارات الذاكرة المدمجة

• فلاش محمول
• ذاكرة الوصول العشوائي (حتى 256KB)
• برامج تشغيل الأجهزة الطرفية في ROM
• 8Mbit-Onboard فلاش

- محرك الكريبتو للأجهزة المتقدمة

أمن الأجهزة بما في ذلك

• AES و DES و 3DES
• SHA و MD5
• CRC ومجموع التحقق

- 8-بيت، سريعة، واجهة الكاميرا الموازية

- 1 منفذ سلسلة صوت متعدد القنوات (McASP) واجهة مع دعم تنسيق I2S

- 1 واجهة SD (MMC)

- إمكانية الوصول إلى الذاكرة المباشرة

- 2 جهاز استقبال/إرسال غير متزامن عالمية ((UARTs))

- 2 واجهة محيطية متسلسلة ((SPIs)

- 1 دائرة متكاملة متبادلة ((I2C)

- أربعة أجهزة توقيت عامة الغرض

- وضع تعديل عرض النبض (PWM) 16 بت

- 1 وحدة توقيت كلب مراقبة

- محولات 4 قنوات من 12 بت إلى رقمية ((ADCs))

- ما يصل إلى 22 دبوس GPIO قابلة للبرمجة بشكل فردي

• النظام الفرعي لمعالجة شبكة Wi-Fi

- 802.11b/g/n الراديو، النطاق الأساسي، ومراقبة الوصول المتوسطة

- TCP/IP كومة

• 8 حاويات TCP أو UDP أو RAW متزامنة
• 2 TLS v1.2 أو SSL 3.0 Sockets في وقت واحد

- محرك تشفير قوي للاتصالات اللاسلكية اللاسلكية السريعة والمأمونة مع تشفير 256 بت

- المحطة، نقطة الوصول، و Wi-Fi وضع المباشرة

- WPA2 الأمن الشخصي والشركة

- مدير اتصال SimpleLink لإدارة حالات أمن Wi-Fi

- TX قوة 18 ديسيمتر

- حساسية RX

• -94.7dBm عند 1 DSSS
• -87 ديسيبل في 11 CCK
• -73 ديسيبل في 54 OFDM

- إنتاجية التطبيقات

• UDP: 16Mbps
• TCP: 12Mbps
• النظام الفرعي لإدارة الطاقة

- محول متكامل للاتجاه المباشر إلى الاتجاه المباشر بجهد إمدادات واسعة:

• VBAT:2.3 إلى 3.6 فولت

- استهلاك طاقة منخفض عند 3.6 فولت

• النوم الشتوي مع الساعة في الوقت الحقيقي ((RTC):28μA
• النوم العميق ذو الطاقة المنخفضة: < 275μA
• تشغيل غير فعال: 0.875mA@DTIM=1
• حركة RX: 54mA@54OFDM
• حركة TX: 223mA@54OFDM

-مصدر الساعة المدمج

• 40كريستال 0.0 ميغاهرتز مع مذبذب داخلي
• 32.768-كيلو هرتز كريستال ((RTC)
• الحزمة وشروط التشغيل

• 1.27 ملم الطول ، 44-المحطة ، 18.22 ملم × 26.65 ملم حزمة الطابع لسهولة التجميع وتصميم PCB منخفض التكلفة
• نطاق درجة حرارة التشغيل: -20°C إلى +70°C

ملاحظة: فكر في إضافة مكثفات تفريق إضافية إذا لم تتمكن البطارية من الحصول على التيار.

و من فضلكم تأكدوا أيضا من أن هذين المكثفين مغلقان على منفذ VBT_CC

كانسيك منخفض التكلفة اللاسلكية Rf Transceiver IoT Wifi Module Ta3200R1D Ti CC3200 Wifi Module مع خيار ODM / OEM مرن
