تفاصيل المنتج:
|
| شرائح: | أزرق NRG 132 | بحجم: | 12.5 * 18.5 * 2.6 ملم |
|---|---|---|---|
| جهد التشغيل: | 1.7-3.6 فولت | TX الطاقة: | 8 ديسيبل |
| TX الحالي: | 14.5 مللي أمبير | حساسية Rx: | -88 ديسيبل |
| RX الحالي: | 7.7 مللي أمبير | استهلاك النوم الحالي: | 0.5 ميكرومتر |
| بروتوكال: | BLE4.2 | نوع الهوائي: | هوائي ثنائي الفينيل متعدد الكلور |
| درجة حرارة التشغيل: | -30 ~ 85 درجة | تطبيق: | الأجهزة اللاسلكية القابلة للارتداء / الأجهزة ذات الصلة بإنترنت الأشياء |
| إبراز: | ST BLUENRG-132 وحدة بلوتوث منخفضة الطاقة,BLE4.2 وحدة بلوتوث منخفضة الطاقة,BLE132SA / UA-B |
||

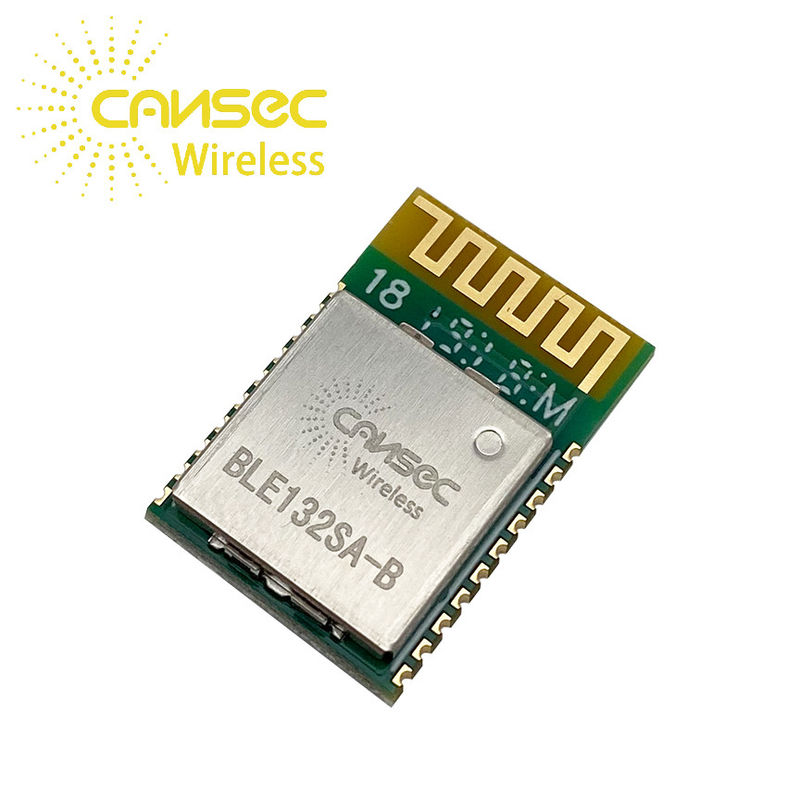

وحدة Cansec BLE132SA / UA-B 2.4 جيجاهرتز Blue Tooth Module Wireless ST BLUENRG-132 Ble Module Iot Solutions BLE4.2
استهلاك الطاقة عندما يكون محول DC-DC غير نشط
| معامل | دقيقة | النوع | الأعلى | وحدة | |
| جهد التشغيل | 1.7 | - | 3.6 | الخامس | |
| درجة حرارة التشغيل | -30 | - | 85 | ℃ | |
|
الاستهلاك الحالي |
تعليق | - | 0.5 | - | uA |
| وضع استقبال | - | 14.5 | - | مللي أمبير | |
| وضع الإرسال (8 ديسيبل) | - | 28.8 | - | مللي أمبير | |
| TX قوة | - | 7 | 8 | ديسيبل | |
| حساسية RX | - | - | -88 | ديسيبل | |
استهلاك الطاقة عندما يكون محول DC-DC نشطًا
| معامل | دقيقة | النوع | الأعلى | وحدة | |
| جهد التشغيل | 1.7 | - | 3.6 | الخامس | |
| درجة حرارة التشغيل | -30 | - | 85 | ℃ | |
|
الاستهلاك الحالي |
تعليق | - | - | 1 | uA |
| وضع استقبال | - | 7.7 | - | مللي أمبير | |
| وضع الإرسال (8 ديسيبل) | - | 15.1 | - | مللي أمبير | |
| TX قوة | - | - | ديسيبل | ||
| حساسية RX | - | - | -88 | ديسيبل | |

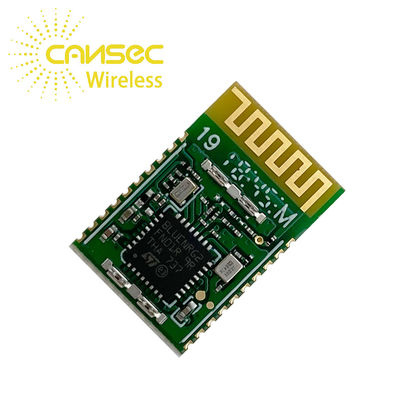

وحدة Cansec BLE132SA / UA-B 2.4 جيجاهرتز Blue Tooth Module Wireless ST BLUENRG-132 Ble Module Iot Solutions BLE4.2
وصف
تم تصميم وحدة سلسلة BLE132SA / UA-A استنادًا إلى BlueNRG-1 لشركة ST ، إن BlueNRG-1 عبارة عن نظام أحادي الوضع يعمل بتقنية البلوتوث منخفض الطاقة (BLE4.2) ومتوافق مع مواصفات Bluetooth.
يعمل BlueNRG-1 على توسيع ميزات معالج الشبكة BlueNRG الحائز على جائزة ، مما يتيح استخدام Cortex M0 المدمج لتشغيل كود تطبيق المستخدم.
يشتمل BlueNRG-1 على 160 كيلوبايت من ذاكرة فلاش للبرمجة و 24 كيلوبايت من ذاكرة الوصول العشوائي الثابتة مع الاحتفاظ (بنكان بسعة 12 كيلوبايت) والأجهزة الطرفية لواجهة الاتصال القياسية SPI و UART و I2C.كما أنها تتميز بمؤقتات متعددة الوظائف ، ومراقبة ، ووحدة تحكم RTC و DMA.
يتوفر ADC للتفاعل مع المستشعرات التناظرية ، ولقراءة قياس شاشة البطارية المدمجة.يتوفر مرشح رقمي لمعالجة دفق PDM.
يوفر BlueNRG-1 نفس أداء التردد اللاسلكي الممتاز مثل راديو BlueNRG ، ويحافظ محول DC / DC المتكامل عالي الكفاءة على نفس خصائص الطاقة المنخفضة للغاية ، لكن BlueNRG-1 يحسن الاستهلاك الحالي لوضع السكون BlueNRG مما يسمح بزيادة أخرى في عمر بطارية التطبيقات.
| وسادة نومبي |
اسم |
نوع الدبوس |
وصف |
| 1 | RESET_N | أنا | إعادة تعيين النظام |
|
2 |
DIO13 |
التطوير التنظيمي | GPI 13 |
| أنا | UART_CTS | ||
| I / O | I2C1_DAT | ||
|
3 |
DIO12 |
التطوير التنظيمي | GPI 12 |
| I / O | I2C1_CLK | ||
| 4 | GND | دبوس الأرض | اتصل بـ GND |
| 5 | VCC | قوة | مدخلات جهد البطارية |
| وسادة نومبي |
اسم |
نوع الدبوس |
وصف |
|
6 |
DIO11 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| أنا | UART_RXD | ||
| I / O | SPI_CS1 | ||
| ا | CLK_32 ك | ||
|
7 |
DIO10 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| أنا | سوديو | ||
| ا | SPI_OUT | ||
| ا | CLK_32 ك | ||
|
8 |
DIO9 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| أنا | SWCLK | ||
| أنا | SPI_IN | ||
| ا | XO16 / 32 م | ||
|
9 |
DIO8 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| ا | UART_TXD | ||
| I / O | SPI_CLK | ||
| أنا | PDM_DATA | ||
|
10 |
DIO7 / BOOT |
I / O |
دبوس محمل الإقلاع / رقمي للأغراض العامة |
| أنا | UART_CTS | ||
| I / O | I2C2_DAT | ||
| ا | PDM_CLK | ||
|
11 |
DIO6 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| ا | UART_RTS | ||
| I / O | I2C2_CLK | ||
| أنا | PDM_DATA | ||
|
12 |
DIO5 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| ا | UART_TXD | ||
| I / O | I2C2_DAT | ||
| ا | PWM1 | ||
|
13 |
DIO4 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| أنا | UART_RXD | ||
| I / O | I2C2_CLK | ||
| ا | PWM0 | ||
|
14 |
DIO3 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| ا | PWM1 | ||
| أنا | SPI_IN | ||
|
15 |
DIO2 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| ا | PWM0 | ||
| ا | SPI_OUT | ||
| ا | PDM_CLK |
| وسادة نومبي |
اسم |
نوع الدبوس |
وصف |
|
16 |
DIO1 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| ا | UART_RTS | ||
| I / O | SPI_CS1 | ||
| أنا | PDM_DATA | ||
|
17 |
DIO0 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| أنا | UART_CTS | ||
| I / O | SPI_CLK | ||
| ا | CPUCLK | ||
|
18 |
ANATEST0 / DIO14 |
I / O |
خرج تشابهي/ رقمي للأغراض العامة |
| I / O | I2C1_CLK | ||
| I / O | SPI_CLK | ||
| 19 | ADC1 | أنا | إدخال ADC 1 |
| 20 | ADC2 | أنا | إدخال ADC 2 |
ملحوظة:أكثر التفاصيل من فضلك المرجعي ال أزرق NRG-232 ورقة البيانات من عند www.ST.com.
