تفاصيل المنتج:
|
| شرائح: | أزرق NRG 232 | بحجم: | 12.5 * 18.5 * 2.6 ملم |
|---|---|---|---|
| فلاش / ذاكرة الوصول العشوائي: | 256 كيلو بايت / 24 كيلو بايت | TX الطاقة: | 8 ديسيبل |
| TX الحالي: | 15.1 مللي أمبير | حساسية Rx: | -88 ديسيبل |
| RX الحالي: | 7.7 مللي أمبير | استهلاك النوم الحالي: | 1μA |
| I / O: | 15 | بروتوكول: | BLE5 وشبكة |
| هوائي: | هوائي ثنائي الفينيل متعدد الكلور | نطاق: | 100 م |
| تكرر: | 2.4 جيجا هرتز | ||
| إبراز: | وحدة ST BLUENRG-2 RTS,وحدة Bluetooth اللاسلكية BLUENRG-2,BLE232SA-A |
||

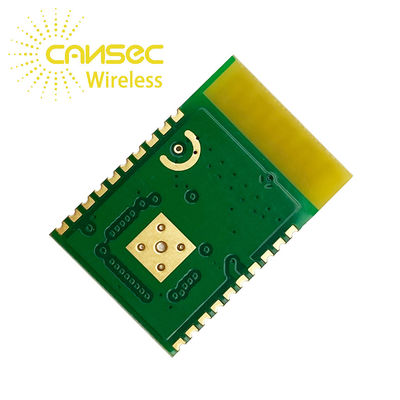

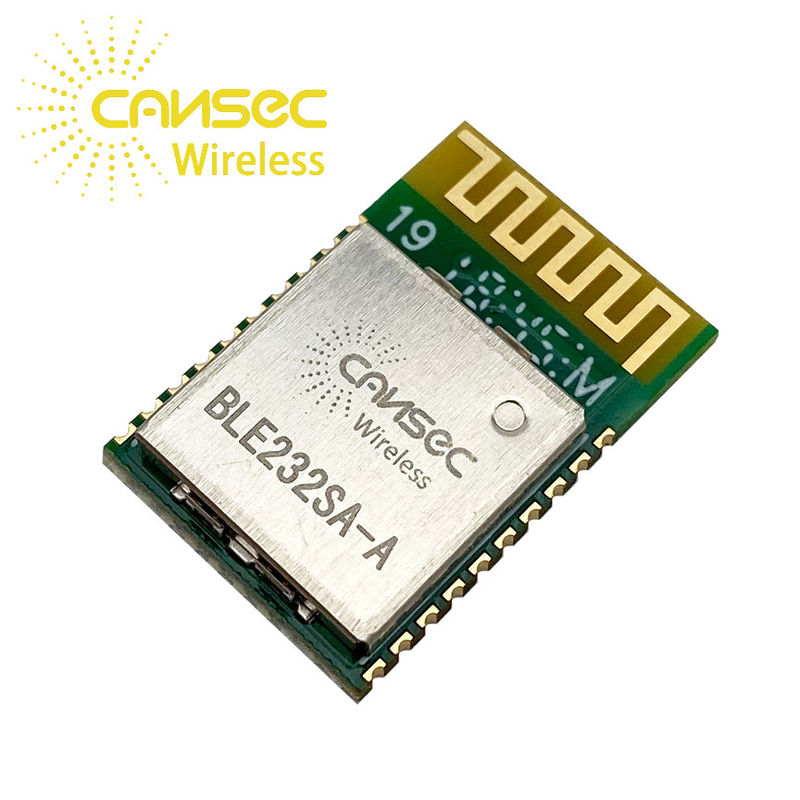

Iot Smart Home Cansec Ble232SA-A St Bluenrg-2 وحدة بلوتوث لاسلكية
Iot Smart Home Cansec Ble232SA-A St Bluenrg-2 وحدة بلوتوث لاسلكية
وصف
تم تصميم وحدة سلسلة BLE232SA / UA على أساس BlueNRG-2 لشركة ST.BlueNRG-2 عبارة عن نظام بلوتوث منخفض الطاقة للغاية (BLE5.0) أحادي الوضع على شريحة متوافق مع مواصفات Bluetooth.
يعمل BlueNRG-2 على توسيع ميزات معالج الشبكة BlueNRG الحائز على جائزة ، مما يتيح استخدام Cortex M0 المدمج لتشغيل كود تطبيق المستخدم.
يشتمل BlueNRG-2 على 256 كيلو بايت من ذاكرة فلاش للبرمجة و 24 كيلو بايت من ذاكرة الوصول العشوائي الثابتة مع الاحتفاظ (بنكان 12 كيلو بايت) والأجهزة الطرفية لواجهة الاتصال القياسية SPI و UART و I2C.كما أنها تتميز بمؤقتات متعددة الوظائف ، ومراقبة ، ووحدة تحكم RTC و DMA.
يتوفر ADC للتفاعل مع المستشعرات التناظرية ، ولقراءة قياس شاشة البطارية المدمجة.يتوفر مرشح رقمي لمعالجة دفق PDM.
يوفر BlueNRG-2 نفس أداء التردد اللاسلكي الممتاز مثل راديو BlueNRG ، ويحافظ محول DC / DC المتكامل عالي الكفاءة على نفس خصائص الطاقة المنخفضة للغاية ، لكن BlueNRG-2 يحسن الاستهلاك الحالي لوضع السكون BlueNRG مما يسمح بزيادة أخرى في عمر بطارية التطبيقات.
| وسادة نومبي |
اسم |
نوع الدبوس |
وصف |
| 1 | RESET_N | أنا | إعادة تعيين النظام |
|
2 |
DIO13 |
التطوير التنظيمي | GPI 13 |
| أنا | UART_CTS | ||
| I / O | I2C1_DAT | ||
|
3 |
DIO12 |
التطوير التنظيمي | GPI 12 |
| I / O | I2C1_CLK | ||
| 4 | GND | دبوس الأرض | اتصل بـ GND |
| 5 | VCC | قوة | مدخلات جهد البطارية |
|
6 |
DIO11 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| أنا | UART_RXD | ||
| I / O | SPI_CS1 | ||
| ا | CLK_32 ك | ||
|
7 |
DIO10 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| أنا | سوديو | ||
| ا | SPI_OUT | ||
| ا | CLK_32 ك | ||
|
8 |
DIO9 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| أنا | SWCLK | ||
| أنا | SPI_IN | ||
| ا | XO16 / 32 م | ||
|
9 |
DIO8 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| ا | UART_TXD | ||
| I / O | SPI_CLK | ||
| أنا | PDM_DATA |
|
10 |
DIO7 / BOOT |
I / O |
دبوس Bootloader / رقمي للأغراض العامة |
| أنا | UART_CTS | ||
| I / O | I2C2_DAT | ||
| ا | PDM_CLK | ||
|
11 |
DIO6 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| ا | UART_RTS | ||
| I / O | I2C2_CLK | ||
| أنا | PDM_DATA | ||
|
12 |
DIO5 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| ا | UART_TXD | ||
| I / O | I2C2_DAT | ||
| ا | PWM1 | ||
|
13 |
DIO4 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| أنا | UART_RXD | ||
| I / O | I2C2_CLK | ||
| ا | PWM0 | ||
|
14 |
DIO3 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| ا | PWM1 | ||
| أنا | SPI_IN | ||
|
15 |
DIO2 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| ا | PWM0 | ||
| ا | SPI_OUT | ||
| ا | PDM_CLK | ||
|
16 |
DIO1 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| ا | UART_RTS | ||
| I / O | SPI_CS1 | ||
| أنا | PDM_DATA | ||
|
17 |
DIO0 |
I / O | إدخال / إخراج رقمي للأغراض العامة |
| أنا | UART_CTS | ||
| I / O | SPI_CLK | ||
| ا | CPUCLK | ||
|
18 |
ANATEST0 / DIO14 |
I / O | خرج تناظري / رقمي للأغراض العامة |
| I / O | I2C1_CLK | ||
| I / O | SPI_CLK | ||
| 19 | ADC1 | أنا | إدخال ADC 1 |
| 20 | ADC2 | أنا | إدخال ADC 2 |
