تفاصيل المنتج:
|
| بحجم: | 15 ملم * 22 ملم * 3.2 ملم | TX الطاقة: | 14 ديسيبل |
|---|---|---|---|
| حساسية Rx: | -118 ديسيبل | TX الحالي: | 50 مللي أمبير |
| RX الحالي: | 12MA | الاستعداد الحالية: | 1uA |
| هوائي: | هوائي اللولب | شرائح: | Spirit-1 بواسطة ST |
| درجة حرارة التشغيل: | -20 ~ + 70 ℃ | جهد التشغيل: | 1.8 ~ 3.7 فولت |
| طول الهوائي: | 25 ملم كحد أقصى | تردد العمل: | 434/868/915 ميجا هرتز |
| إبراز: | وحدة Cansec S1SPI-HA-A ST,وحدة الإرسال والاستقبال اللاسلكية Sub-G,وحدة ST 14dBm |
||

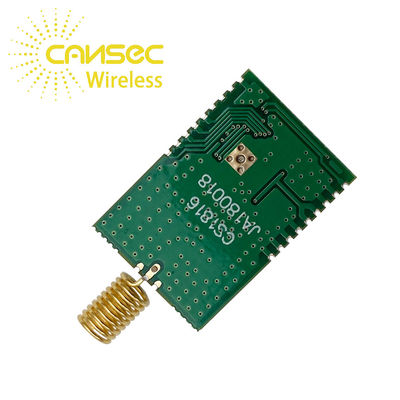

وحدة الإرسال والاستقبال اللاسلكية Cansec S1SPI-HA-A ST SPIRIT1QTR Smart IoT Solution منخفضة الطاقة من نوع Sub-G
معامل | دقيقة | النوع | الأعلى | وحدة | |
جهد التشغيل | 1.8 | - | 3.6 | الخامس | |
درجة حرارة التشغيل | -20 | - | +70 | ℃ | |
تيار استهلاك | وضع السكون | - | - | 1 | uA |
وضع استقبال | - | 9.5 | 12 | مللي أمبير | |
وضع الإرسال | - | 44 | 47.5 | مللي أمبير | |
TX Power (للناقل) | - | - | 14 | ديسيبل | |
حساسية RX (لتعديل Lora) | - | - | -118 | ديسيبل | |
مسافة | حوا: 110 UA: 230 | م | |||
معامل | دقيقة | النوع | الأعلى | وحدة | |
جهد التشغيل | 1.8 | - | 3.6 | الخامس | |
درجة حرارة التشغيل | -20 | - | +70 | ℃ | |
تيار استهلاك | وضع السكون | - | - | 1 | uA |
وضع استقبال | - | 9.6 | 10 | مللي أمبير | |
وضع الإرسال | - | 49 | 57 | مللي أمبير | |
TX Power (للناقل) | - | - | 14 | ديسيبل | |
حساسية RX (لتعديل Lora) | - | - | -118 | ديسيبل | |
مسافة | حوا: 110 UA: 230 | م | |||

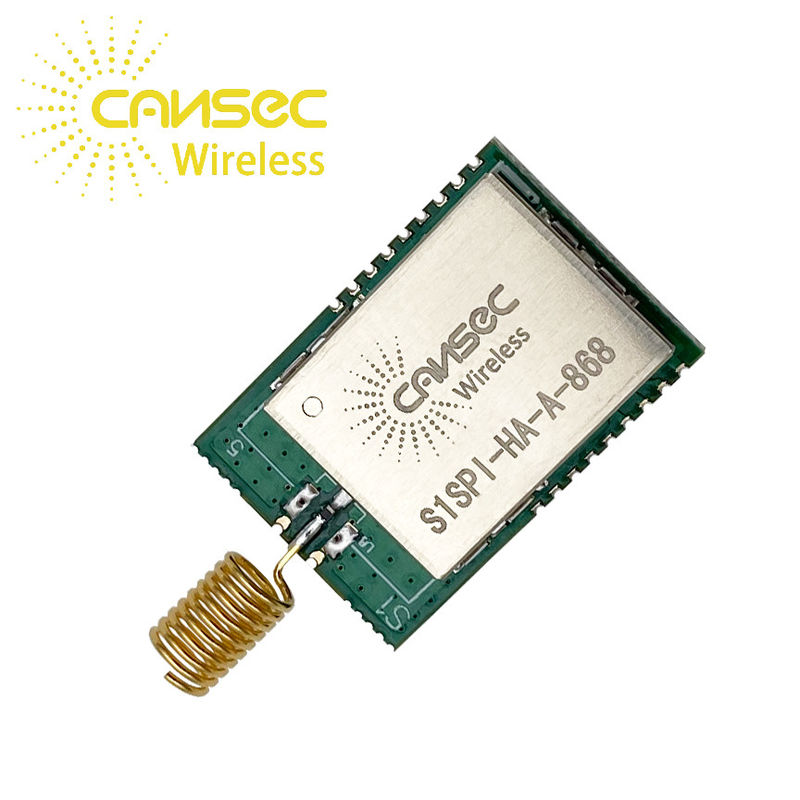

وحدة الإرسال والاستقبال اللاسلكية Cansec S1SPI-HA-A ST SPIRIT1QTR Smart IoT Solution منخفضة الطاقة من نوع Sub-G
تم تصميم وحدة S1SPI-HA / UA / NA-A على أساس Spirit1.إن Spirit1 هو جهاز إرسال واستقبال RF منخفض الطاقة للغاية ، وهو مخصص للتطبيقات اللاسلكية RF في النطاق الفرعي 1 GHz.إنه مصمم للعمل في نطاقي تردد ISM و SRD بدون ترخيص عند 169 و 315 و 433 و 868 و 915 ميجاهرتز ، ولكن يمكن أيضًا برمجته للعمل على ترددات إضافية أخرى في 300-348 ميجاهرتز و 387-470 ميجاهرتز ، ونطاقات 779-956 ميجا هرتز.معدل بيانات الهواء قابل للبرمجة من 1 إلى 500 كيلوبت في الثانية ، ويمكن استخدام Spirit1 في الأنظمة ذات تباعد القنوات 12.5 / 25 كيلو هرتز ، بما يتوافق مع معيار EN 300220يستخدم عددًا صغيرًا جدًا من المكونات الخارجية المنفصلة ويدمج مودم النطاق الأساسي القابل للتكوين ، والذي يدعم إدارة البيانات والتشكيل وإزالة التشكيل.تتعامل إدارة البيانات مع البيانات في تنسيق الحزمة الخاص القابل للبرمجة بالكامل ويسمح أيضًا بتنسيق التوافق القياسي M-Bus (جميع فئات الأداء).ومع ذلك ، يمكن لـ Spirit-1 إجراء فحوصات دورية على البيانات بالإضافة إلى تشفير / فك تشفير FEC على الحزم.يوفر Spirit1 محركًا اختياريًا للإقرار التلقائي وإعادة الإرسال وبروتوكول المهلة لتقليل تكاليف النظام الإجمالية من خلال معالجة جميع عمليات طبقة الارتباط عالية السرعة.
التطبيقات
الاستخدام الموصى به:
- AMR (قراءة العداد التلقائية)
- أتمتة المنزل والمبنى
- WSN (شبكة المستشعرات اللاسلكية)
- المراقبة والتحكم الصناعي
- أنظمة إنذار الحريق والأمن اللاسلكية
- وصلة لاسلكية من نقطة إلى نقطة
وحدة الإرسال والاستقبال اللاسلكية Cansec S1SPI-HA-A ST SPIRIT1QTR Smart IoT Solution منخفضة الطاقة من نوع Sub-G
طول الهوائي
| XXX (ميغا هرتز) | S1SPI-HA-A-XXX | S1SPI-HA-C-XXX (868/915) |
| L (مم) | L (مم) | |
| 434 | 21 | - |
| 868 | 8.5 | 25 |
| 915 | 8 | 24 |
وحدة الإرسال والاستقبال اللاسلكية Cansec S1SPI-HA-A ST SPIRIT1QTR Smart IoT Solution منخفضة الطاقة من نوع Sub-G
