TI CC1312 IoT AES 256 بت وحدة جيجاهرتز فرعية 434/470/868/915 ميجا هرتز 13 ديسيبل قوة TX

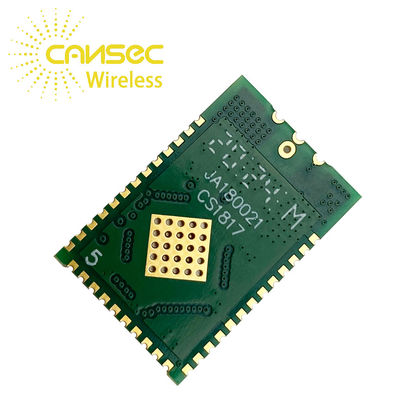

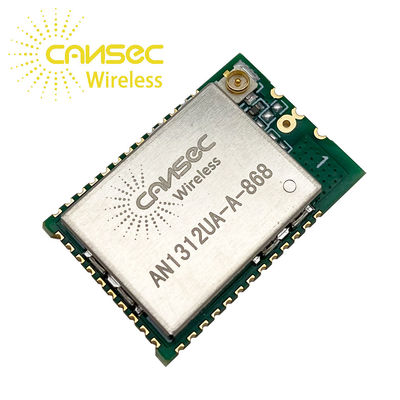

تم تصميم الوحدة النمطية AN1312 بناءً على CC1312R.جهاز CC1312R عبارة عن وحدة MCU لاسلكية فرعية بسرعة 1 جيجاهرتز تستهدف Wireless M-Bus و IEEE 802.15.4g والكائنات الذكية التي تدعم IPv6 (6LoWPAN) و KNX RF و Wi-SUN® وأنظمة الملكية ، بما في ذلك TI15.4-Stack.

جهاز CC1312R هو عضو في منصة SimpleLink ™ MCU للأجهزة ذات التكلفة المنخفضة ، والطاقة المنخفضة للغاية ، 2.4 جيجا هرتز و Sub-1 جيجا هرتز RF.توفر تيارات RF و Microcontroller (MCU) النشطة المنخفضة للغاية ، بالإضافة إلى تيار سكون sub-μA مع ما يصل إلى 80 كيلو بايت من الاحتفاظ بذاكرة الوصول العشوائي المحمية بالتكافؤ ، عمرًا ممتازًا للبطارية وتسمح بالتشغيل على بطاريات خلايا العملات الصغيرة وفي تطبيقات تجميع الطاقة.

يجمع جهاز CC1312R بين جهاز إرسال واستقبال RF مرن ومنخفض الطاقة للغاية ووحدة معالجة مركزية قوية 48 ميجا هرتز Arm® Cortex®-M4F في منصة تدعم طبقات مادية متعددة ومعايير RF.يتعامل جهاز التحكم اللاسلكي المخصص (Arm® Cortex®-M0) مع أوامر بروتوكول التردد اللاسلكي منخفضة المستوى المخزنة في ذاكرة القراءة فقط أو ذاكرة الوصول العشوائي ، مما يضمن طاقة منخفضة للغاية ومرونة كبيرة.لا يأتي استهلاك الطاقة المنخفض لجهاز CC1312R على حساب أداء التردد اللاسلكي ؛يتميز جهاز CC1312R بحساسية ممتازة وأداء متين (انتقائي وحجب).

يعد جهاز CC1312R حلاً متكاملاً للغاية وحقيقيًا أحادي الشريحة يشتمل على نظام RF كامل ومحول DC / DC على الشريحة.يمكن التعامل مع المستشعرات بطريقة منخفضة الطاقة للغاية بواسطة جهاز مستقل وقابل للبرمجة

وحدة تحكم بمستشعر طاقة منخفضة للغاية وحدة المعالجة المركزية مع 4 كيلوبايت من SRAM للبرنامج والبيانات.تم تصميم وحدة التحكم في المستشعر ، مع إيقاظها السريع ووضع 2 ميجاهرتز للطاقة المنخفضة للغاية لأخذ العينات والتخزين المؤقت ومعالجة كل من التناظرية والرقمية.

• مدمج CC1312F Sub-1-GHz RF

نظام على رقاقة (SOC)

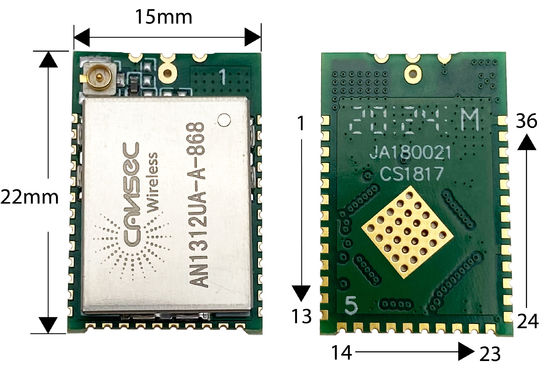

• الحجم: 15 مم × 22 مم × 3.2 مم
• جهد التشغيل: 1.8 فولت إلى 3.8 فولت
• درجة حرارة التشغيل: -20 درجة مئوية ~ +70 درجة مئوية
• درجة حرارة التخزين: -40 درجة مئوية ~ + 150 درجة مئوية
• متحكم
• قوي 48 ميجا هرتز Arm® Cortex®-M4F
• المعالج
• 352 كيلوبايت من الفلاش القابل للبرمجة داخل النظام
• 256 كيلوبايت من ذاكرة القراءة فقط للبروتوكولات والمكتبة

المهام

• 8 كيلوبايت من ذاكرة التخزين المؤقت SRAM (بدلاً من ذلك

متوفرة كذاكرة وصول عشوائي للأغراض العامة)

• 80 كيلو بايت من تقنية SRAM ذات التسرب فائق الانخفاض
• تصحيح أخطاء cJTAG و JTAG ثنائي السنون
• يدعم الترقية عن بعد (OTA)
• وحدة تحكم في مستشعر الطاقة فائقة الانخفاض مع 4KB من SRAM
• عينة وتخزين ومعالجة بيانات المستشعر
• التشغيل بشكل مستقل عن وحدة المعالجة المركزية للنظام
• إيقاظ سريع لتشغيل منخفض الطاقة
• TI-RTOS ، وبرامج التشغيل ، ومحمل الإقلاع ، و IEEE

802.15.4 MAC في ROM لتحسين

حجم التطبيق

• ملحقات
• يمكن توجيه الأجهزة الطرفية الرقمية إلى أي

GPIO

• 4 × 32 بت أو 8 × 16 بت للأغراض العامة

الموقتات

• 12 بت ADC ، 200 ksamples / s ، 8 قنوات
• 2 × مقارنات مع مرجع داخلي DAC (1 × وقت مستمر ، 1 × طاقة منخفضة جدًا)
• المصدر الحالي القابل للبرمجة
• 2 × UART
• 2 × SSI (SPI ، MICROWIRE ، TI)
• I2C
• I2S
• ساعة الوقت الحقيقي (RTC)
• AES-128 - ومسرع التشفير 256 بت
• مولد رقم عشوائي حقيقي (TRNG)
• الاستشعار بالسعة ، حتى 8 قنوات
• مراقبة درجة الحرارة والبطارية المتكاملة
• طاقة منخفضة
• الوضع النشط RX: 8mA
• الوضع النشط TX: 27mA
• وضع الاستعداد: 1 μA (تشغيل RTC و 80 كيلو بايت من ذاكرة الوصول العشوائي و

احتفاظ وحدة المعالجة المركزية)

• قسم الراديو
• تردد لاسلكي مرن وعالي الأداء فرعي 1 جيجاهرتز

جهاز الإرسال والاستقبال

• حساسية استقبال ممتازة:

-121 ديسيبل ميلي واط للمدى البعيد لـ SimpleLink

الوضع عند 5 كيلوبت في الثانية ؛

-110 ديسيبل ميلي واط بسرعة 50 كيلوبت في الثانية

• طاقة الإخراج تصل إلى +14 ديسيبل ميلي واط

تعويض درجة الحرارة
