تفاصيل المنتج:
|
| بحجم: | 15 ملم * 22 ملم * 3.2 ملم | TX الطاقة: | 13 ديسيبل |
|---|---|---|---|
| حساسية Rx: | -124 ديسيبل | TX الحالي: | 25 مللي أمبير |
| RX الحالي: | 5.5 مللي أمبير | الاستعداد الحالية: | 1uA |
| هوائي: | موصل UFL | شرائح: | CC1312 بواسطة Texas Instruments |
| تكرر: | 434/470/868/915 ميجا هرتز | تصل: | 800 م كحد أقصى |
| درجة الحرارة العاملة: | -20 ~ + 70 ℃ | ||
| إبراز: | 256 Bits TI CC1312 Module,IoT TI CC1312 Module,I / O AES Sub GHz Module |
||

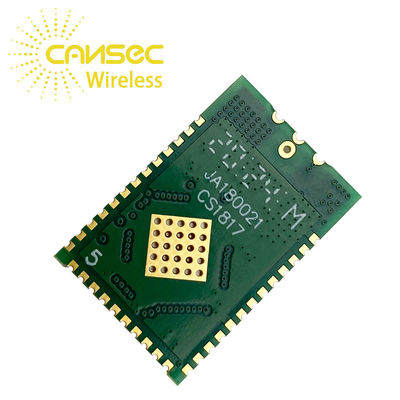

طويلة المدى TI - CC1312 Sub-GHz I / O AES 256bits IoT Module Industrial Solution IoT Control Module Large
| معامل | دقيقة | النوع | الأعلى | وحدة | |
| جهد التشغيل | 1.8 | - | 3.8 | الخامس | |
| درجة حرارة التشغيل | -20 | - | +70 | ℃ | |
|
تيار استهلاك |
وضع السكون | - | 1 | - | uA |
| وضع استقبال | - | 8 | - | مللي أمبير | |
| وضع الإرسال | - | 27 | - | مللي أمبير | |
| TX قوة (للناقل) | - | 12 | ديسيبل | ||
| حساسية RX (لتعديل لورا) | - | - | -121 | ديسيبل | |
| مسافة |
434/470 ميجا هرتز: 400-500 868/915 ميجا هرتز: 600-800 |
||||

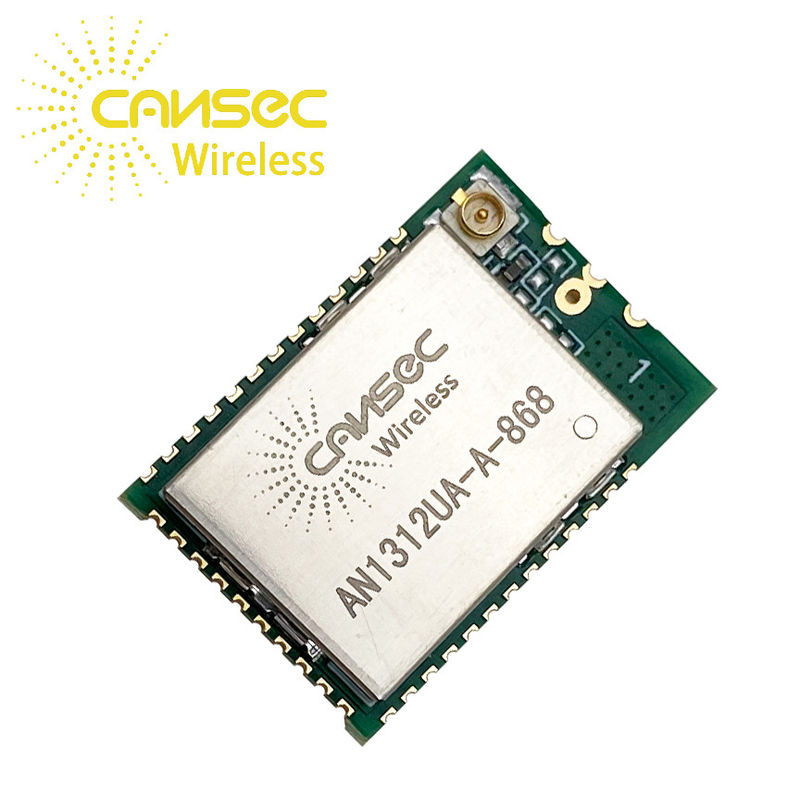

طويلة المدى TI - CC1312 Sub-GHz I / O AES 256bits IoT Module Industrial Solution IoT Control Module Large
وصف
تم تصميم الوحدة النمطية AN1312 بناءً على CC1312R.جهاز CC1312R عبارة عن وحدة MCU لاسلكية فرعية بسرعة 1 جيجاهرتز تستهدف Wireless M-Bus و IEEE 802.15.4g والكائنات الذكية التي تدعم IPv6 (6LoWPAN) و KNX RF و Wi-SUN® وأنظمة الملكية ، بما في ذلك TI15.4-Stack.
جهاز CC1312R هو عضو في منصة SimpleLink ™ MCU للأجهزة ذات التكلفة المنخفضة ، والطاقة المنخفضة للغاية ، 2.4 جيجا هرتز و Sub-1 جيجا هرتز RF.توفر تيارات RF و Microcontroller (MCU) النشطة المنخفضة للغاية ، بالإضافة إلى تيار سكون sub-μA مع ما يصل إلى 80 كيلو بايت من الاحتفاظ بذاكرة الوصول العشوائي المحمية بالتكافؤ ، عمرًا ممتازًا للبطارية وتسمح بالتشغيل على بطاريات خلايا العملات الصغيرة وفي تطبيقات تجميع الطاقة.
يجمع جهاز CC1312R بين جهاز إرسال واستقبال RF مرن ومنخفض الطاقة للغاية ووحدة معالجة مركزية قوية 48 ميجا هرتز Arm® Cortex®-M4F في منصة تدعم طبقات مادية متعددة ومعايير RF.يتعامل جهاز التحكم اللاسلكي المخصص (Arm® Cortex®-M0) مع أوامر بروتوكول التردد اللاسلكي منخفضة المستوى المخزنة في ذاكرة القراءة فقط أو ذاكرة الوصول العشوائي ، مما يضمن طاقة منخفضة للغاية ومرونة كبيرة.لا يأتي استهلاك الطاقة المنخفض لجهاز CC1312R على حساب أداء التردد اللاسلكي ؛يتميز جهاز CC1312R بحساسية ممتازة وأداء متين (انتقائي وحجب).
يعد جهاز CC1312R حلاً متكاملاً للغاية وحقيقيًا أحادي الشريحة يشتمل على نظام RF كامل ومحول DC / DC على الشريحة.يمكن التعامل مع المستشعرات بطريقة منخفضة الطاقة للغاية بواسطة جهاز مستقل وقابل للبرمجة
وحدة تحكم بمستشعر طاقة منخفضة للغاية وحدة المعالجة المركزية مع 4 كيلوبايت من SRAM للبرنامج والبيانات.تم تصميم وحدة التحكم في المستشعر ، مع إيقاظها السريع ووضع 2 ميجاهرتز للطاقة المنخفضة للغاية لأخذ العينات والتخزين المؤقت ومعالجة كل من التناظرية والرقمية
| رقم الوسادة | اسم | نوع الدبوس | وصف |
| 1 | GND | دبوس الأرض | اتصل بـ GND |
| 2 | DIO_1 | إدخال / إخراج رقمي | GPIO ، |
| 3 | DIO_2 | إدخال / إخراج رقمي | GPIO |
| 4 | DIO_3 | إدخال / إخراج رقمي | GPIO |
| 5 | DIO_4 | إدخال / إخراج رقمي | GPIO |
| 6 | DIO_5 | إدخال / إخراج رقمي | GPIO ، قدرة عالية على القيادة |
| 7 | DIO_6 | إدخال / إخراج رقمي | GPIO ، قدرة عالية على القيادة |
| 8 | DIO_7 | إدخال / إخراج رقمي | GPIO ، قدرة عالية على القيادة |
| 9 | GND | دبوس الأرض | اتصل بـ GND |
| 10 | VDD | قوة | 1.8 فولت إلى 3.8 فولت توريد الرقاقة الرئيسية |
| 11 | DIO_8 | إدخال / إخراج رقمي | GPIO |
| 12 | DIO_9 | إدخال / إخراج رقمي | GPIO |
| 13 | DIO_10 | إدخال / إخراج رقمي | GPIO |
| 14 | DIO_11 | إدخال / إخراج رقمي | GPIO |
| 15 | DIO_12 | إدخال / إخراج رقمي | GPIO |
| 16 | DIO_13 | إدخال / إخراج رقمي | GPIO |
| 17 | DIO_14 | إدخال / إخراج رقمي | GPIO |
| 18 | DIO_15 | إدخال / إخراج رقمي | GPIO |
| 19 | JTAG_TMSC | إدخال / إخراج رقمي | JTAG TMSC ، قدرة محرك عالية |
| 20 | JTAG_TCKC | إدخال / إخراج رقمي | JTAG TCKC |
| 21 | DIO_16 | إدخال / إخراج رقمي | GPIO ، JTAG_TDO ، قدرة محرك عالية |
| 22 | DIO_17 | إدخال / إخراج رقمي | GPIO ، JTAG_TDI ، قدرة محرك عالية |
| 23 | DIO_18 | إدخال / إخراج رقمي | GPIO |
| 24 | DIO_19 | إدخال / إخراج رقمي | GPIO |
| 25 | DIO_20 | إدخال / إخراج رقمي | GPIO |
| 26 | DIO_21 | إدخال / إخراج رقمي | GPIO |
| 27 | DIO_22 | إدخال / إخراج رقمي | GPIO |
| 28 | RESET_N | المدخلات الرقمية | إعادة تعيين ، نشط منخفض.المقاوم الانسحاب الداخلي |
| 29 | DIO_23 | إدخال / إخراج رقمي / تناظري | GPIO ، القدرة التناظرية |
| 30 | DIO_24 | إدخال / إخراج رقمي / تناظري | GPIO ، القدرة التناظرية |
| 31 | DIO_25 | إدخال / إخراج رقمي / تناظري | GPIO ، القدرة التناظرية |
| 32 | DIO_26 | إدخال / إخراج رقمي / تناظري | GPIO ، القدرة التناظرية |
| 33 | DIO_27 | إدخال / إخراج رقمي / تناظري | GPIO ، القدرة التناظرية |
| 34 | DIO_28 | إدخال / إخراج رقمي / تناظري | GPIO ، القدرة التناظرية |
| 35 | DIO_29 | إدخال / إخراج رقمي / تناظري | GPIO ، القدرة التناظرية |
| 36 | DIO_30 | إدخال / إخراج رقمي / تناظري | GPIO ، القدرة التناظرية |
| 37 | GND | دبوس الأرض | اتصل بـ GND |
| 38 | ANT | RF_OUT | نوع الهوائي: NA RF_OUT |
| 39 | GND | دبوس الأرض | اتصل بـ GND |
ملحوظة: ال يمكن لـ MCU IOC تعيين عدد من الوحدات الطرفية مثل GPIO ،
SSI (SPI) و UART و I2C و I2S ل أي من ال متوفرة أنا / نظام التشغيل.
ال ملحقات AUX و JTAG مقصوران على دبابيس إدخال / إخراج محددة. يرجى الرجوع إلى مزيد من المعلومات Ti.com.
