وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module

وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module
وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module

صورة كبيرة :  وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module

تفاصيل المنتج:
مكان المنشأ: بكين
اسم العلامة التجارية: Cansec Wireless
رقم الموديل: AN1310HA-E
شروط الدفع والشحن:
الحد الأدنى لكمية: 100
الأسعار: USD 4.12$ per piece
تفاصيل التغليف: علبة 1000 قطعة مقاس العبوة: 40 * 34 * 20 سم الوزن الإجمالي: 5.000 كجم
وقت التسليم: 5 ~ 8 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 2000000 قطعة في السنة
اتصل

وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module

وصف

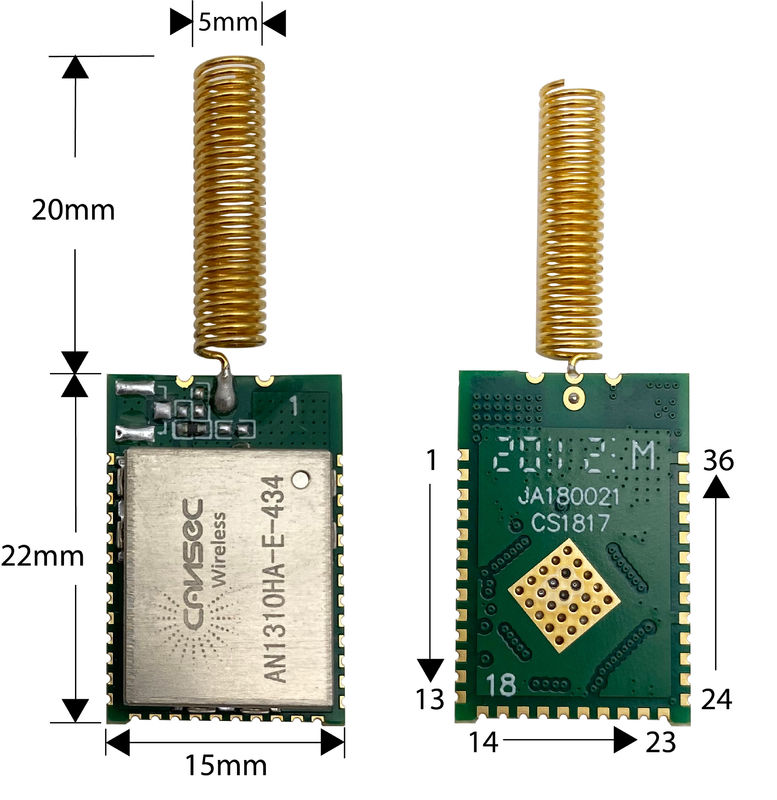

الحجم الكلي: 15 مم * 22 مم (+ هوائي 25 مم) * 3.2 مم TX الطاقة: 13 ديسيبل
حساسية Rx: -124 ديسيبل TX الحالي: 25 مللي أمبير
RX الحالي: 5.5 مللي أمبير الاستعداد الحالية: 1uA
هوائي: موصل اللولب شرائح: تكساس انسترومنتس CC1310
تردد العمل: 434/470/868/915 ميجا هرتز نطاق: 400 م (434 ميجاهرتز) / 700 م (868/915 ميجاهرتز)
طاقة كهربائية شغالة: 1.8 ~ 3.8 فولت
إبراز:

وحدة CC1310 Lora 868mhz

,

وحدة RF Soc Ti اللاسلكية

,

وحدة 1uA Lora 868mhz

وحدة التردد اللاسلكي RF 434 ميجا هرتز ، وحدة Soc Ti ، 868 ميجا هرتز ، طويلة المدى Cc1310 LoRa

وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module 0

Vbat = 3.3 فولت تردد = 434/470 ميجا هرتز

معامل
دقيقة
النوع
الأعلى
وحدة
جهد التشغيل
1.8
-
3.8
الخامس
درجة حرارة التشغيل
-20
-
+70
℃


الاستهلاك الحالي
وضع السكون
-
-
1
uA
وضع استقبال
-
5.5
-
مللي أمبير
وضع الإرسال (للحامل وموصل UFL)
-
35
38
مللي أمبير
TX Power (للناقل)
-
13
14
ديسيبل
حساسية RX
-
-
-124
ديسيبل
المسافة (434 م)
400
م
Vbat = 3.3 فولت تردد = 868/915 ميجا هرتز
معامل
دقيقة
النوع
الأعلى
وحدة
جهد التشغيل
1.8
-
3.8
الخامس
درجة حرارة التشغيل
-20
-
+70
℃


الاستهلاك الحالي
وضع السكون
-
-
1
uA
وضع استقبال
-
5.5
-
مللي أمبير
وضع الإرسال (للحامل وموصل UFL)
-
34
36
مللي أمبير
TX Power (للناقل)
-
13
14
ديسيبل
حساسية RX
-
-
-115
ديسيبل
المسافة (868 م)
700
م



وحدة التردد اللاسلكي RF 434 ميجا هرتز ، وحدة Soc Ti ، 868 ميجا هرتز ، طويلة المدى Cc1310 LoRa

1. تم تصميم وحدة AN1310 بناءً على CC1310F128.يعد جهاز CC1310 هو الجزء الأول في عائلة وحدات MCU لاسلكية منخفضة الطاقة منخفضة التكلفة وذات تكلفة منخفضة للغاية.يجمع جهاز CC1310 بين جهاز إرسال واستقبال RF مرن ومنخفض الطاقة للغاية مع متحكم دقيق Cortex-M3 بقوة 48 ميجاهرتز في منصة تدعم طبقات مادية متعددة ومعايير RF.يتعامل جهاز التحكم اللاسلكي المخصص (Cortex-M0) مع أوامر بروتوكول التردد اللاسلكي منخفضة المستوى المخزنة في ذاكرة القراءة فقط أو ذاكرة الوصول العشوائي ، مما يضمن طاقة ومرونة منخفضة للغاية.لا يأتي استهلاك الطاقة المنخفض لجهاز CC1310 على حساب أداء التردد اللاسلكي ؛يتميز جهاز CC1310 بحساسية ممتازة وأداء متين (انتقائي وحجب).
2. يعتبر جهاز CC1310 حلاً متكاملاً للغاية وحقيقيًا أحادي الشريحة يشتمل على نظام RF كامل ومحول DC-DC على الشريحة.
3. يمكن التعامل مع المستشعرات بطريقة منخفضة الطاقة للغاية بواسطة وحدة MCU مخصصة ذات طاقة منخفضة للغاية يمكن تهيئتها للتعامل مع المستشعرات التناظرية والرقمية ؛هكذايمكن لوحدة MCU الرئيسية (Cortex-M3) زيادة وقت النوم إلى الحد الأقصى.
4. تتطلب أنظمة إدارة الطاقة والساعة وأنظمة الراديو CC1310 تكوينًا خاصًا ومعالجة بواسطة البرامج لتعمل بشكل صحيح.تم تنفيذ ذلك في TI RTOS ، ولذلك يوصى باستخدام إطار عمل البرنامج هذا في جميع عمليات تطوير التطبيقات علىجهاز.يتم تقديم TI-RTOS وبرامج تشغيل الجهاز الكاملة في كود المصدر مجانًا.

سمات

  • مدمج في CC1310F128 Sub-1-GHz RF System-On-Chip (SOC)
  • الحجم: 15 مم × 22 مم × 3.2 مم
  • جهد التشغيل: 1.8 فولت إلى 3.8 فولت
  • درجة حرارة التشغيل: -20 درجة مئوية ~ +70 درجة مئوية
  • درجة حرارة التخزين: -40 درجة مئوية ~ + 125 درجة مئوية
  • متحكم
    • قشرة ARM قوية –M3
    • سرعة تصل إلى 48 ميجا هرتز
    • 128 كيلوبايت من فلاش البرمجة داخل النظام
    • 8 كيلوبايت من SRAM للذاكرة المؤقتة (أو ذاكرة الوصول العشوائي للأغراض العامة)
    • 20 كيلو بايت من التسرب الفائق السرعة SRAM
    • تصحيح أخطاء cJTAG و JTAG ثنائي السنون
    • يدعم الترقية عن بعد (OTA)
  • وحدة تحكم في مستشعر الطاقة فائقة الانخفاض
    • يمكن تشغيله بشكل مستقل عن باقي النظام
    • معمارية 16 بت
    • 2 كيلو بايت من Ultralow Leakage SRAM للرمز والبيانات
  • كفاءة بنية حجم الكود ، ووضع TI-RTOS ، وبرامج التشغيل ومحمل الإقلاع في ذاكرة القراءة فقط
  • ملحقات
    • يمكن توجيه جميع دبابيس الأجهزة الطرفية الرقمية إلى أي GPIO
    • أربع وحدات مؤقت للأغراض العامة (ثماني وحدات توقيت 16 بت أو أربعة 32 بت ، PWM لكل منها)
    • 12 بت ADC ، 200 ksamples / s ، 8 قنوات تناظرية MUX
    • مقارن الوقت المستمر
  • جهاز مقارن بقوة فائقة السرعة
  • المصدر الحالي القابل للبرمجة
  • UART
  • 2 × SSI (SPI ، MICROWIRE ، TI)
  • I2C
  • I2S
  • ساعة الوقت الحقيقي (RTC)
  • وحدة الأمان AES-128
  • مولد رقم عشوائي حقيقي (TRNG)
  • دعم ثمانية أزرار استشعار سعوية
  • مستشعر درجة حرارة متكامل
  • طاقة منخفضة
    • الوضع النشط MCU: 48MHz تشغيل Coremark: 2.5mA (51μA / MHz)
    • الوضع النشط MCU: 48.5 CoreMark / مللي أمبير
    • جهاز التحكم في مستشعر الوضع النشط عند 24 ميجاهرتز: 0.4 مللي أمبير + 8.2 ميكرو أمبير / ميجاهرتز
    • وحدة التحكم في المستشعر ، تنبيه واحد كل ثانية بأداء أخذ عينات ADC واحد 12 بت: 0.95μA
    • الاستعداد: 0.7μA (RTC قيد التشغيل وذاكرة الوصول العشوائي والاحتفاظ بوحدة المعالجة المركزية)
    • الإغلاق: 185nA (الاستيقاظ على الأحداث الخارجية)
  • قسم الترددات اللاسلكية
    • حساسية استقبال ممتازة -124 ديسيبل باستخدام

الوضع بعيد المدى ، -110 ديسيبل في 50 كيلوبت في الثانية

  • انتقائية ممتازة: 56 ديسيبل
  • أداء حجب ممتاز: 90 ديسيبل
  • طاقة خرج قابلة للبرمجة تصل إلى +14 ديسيبل ميلي واط
وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module 1

وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module 2



وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module 3

وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module 4

وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module 5

وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module 6

وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module 7

وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module 8

وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module 9

وحدة 13dBm 1uA Cc1310 Lora 868mhz Wireless RF Soc Ti Module 10
التعليمات
Q1: هل أنت مصنع أو شركة تجارية؟
A1: نحن مصنع محترف بخبرة 25 عامًا.
Q2: هل يمكنك قبول OEM / ODM؟
A2: بالتأكيد ، لدينا تجربة غنية في تصنيع المعدات الأصلية وأوديإم.
Q3: هل لديك ضمان الجودة؟
A3 ؛لقد خضع كل منتج من منتجاتنا لاختبارات الجودة ولديها عامين من خدمة ما بعد البيع المجانية.
