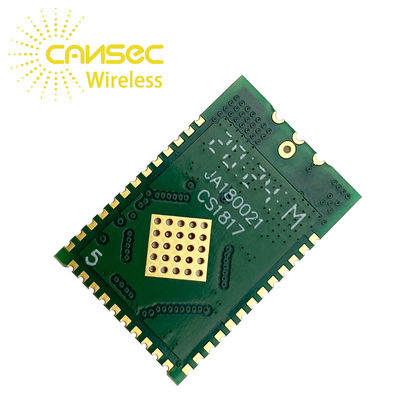

منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول

منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول
منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول

صورة كبيرة :  منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول

تفاصيل المنتج:
مكان المنشأ: بكين
اسم العلامة التجارية: Cansec Wireless
رقم الموديل: AN1310UA-A
شروط الدفع والشحن:
الحد الأدنى لكمية: 100
الأسعار: USD 4.12$ per piece
تفاصيل التغليف: علبة 1000 قطعة مقاس العبوة: 40 * 34 * 20 سم الوزن الإجمالي: 5.000 كجم
وقت التسليم: 5 ~ 8 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 2000000 قطعة في السنة
اتصل

منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول

وصف
بحجم: 15 ملم * 22 ملم * 3.2 ملم TX الطاقة: 13 ديسيبل
حساسية Rx: -124 ديسيبل TX الحالي: 25 مللي أمبير
RX الحالي: 5.5 مللي أمبير الاستعداد الحالية: 1uA
هوائي: موصل UFL شرائح: CC1310 بواسطة Texas Instruments
تكرر: 434/470/868/915 ميجا هرتز تصل: 700 م
درجة الحرارة العاملة: -20 ~ + 70 ℃
إبراز:

وحدة RF 434 ميجاهرتز RTS

,

وحدة CC1310 منخفضة الطاقة

,

وحدة RTS لموصل UFL

وحدة التحكم اللاسلكية اللاسلكية Cansec CC1310 RF 434 MHz منخفضة الطاقة

منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول 0

Vbat = 3.3 فولت تردد = 434/470 ميجا هرتز

معامل
دقيقة
النوع
الأعلى
وحدة
جهد التشغيل
1.8
-
3.8
الخامس
درجة حرارة التشغيل
-20
-
+70
℃


الاستهلاك الحالي
وضع السكون
-
-
1
uA
وضع استقبال
-
5.5
-
مللي أمبير
وضع الإرسال (للحامل وموصل UFL)
-
35
38
مللي أمبير
TX Power (للناقل)
-
13
14
ديسيبل
حساسية RX
-
-
-124
ديسيبل
المسافة (434 م)
400
م
Vbat = 3.3 فولت تردد = 868/915 ميجا هرتز
معامل
دقيقة
النوع
الأعلى
وحدة
جهد التشغيل
1.8
-
3.8
الخامس
درجة حرارة التشغيل
-20
-
+70
℃


الاستهلاك الحالي
وضع السكون
-
-
1
uA
وضع استقبال
-
5.5
-
مللي أمبير
وضع الإرسال (للحامل وموصل UFL)
-
34
36
مللي أمبير
TX Power (للناقل)
-
13
14
ديسيبل
حساسية RX
-
-
-115
ديسيبل
المسافة (868 م)
700
م





وحدة التحكم اللاسلكية اللاسلكية Cansec CC1310 RF 434 MHz منخفضة الطاقة

1. تم تصميم وحدة AN1310 بناءً على CC1310F128.يعد جهاز CC1310 هو الجزء الأول في عائلة وحدات MCU لاسلكية منخفضة الطاقة منخفضة التكلفة وذات تكلفة منخفضة للغاية.يجمع جهاز CC1310 بين جهاز إرسال واستقبال RF مرن ومنخفض الطاقة للغاية مع متحكم دقيق Cortex-M3 بقوة 48 ميجاهرتز في منصة تدعم طبقات مادية متعددة ومعايير RF.يتعامل جهاز التحكم اللاسلكي المخصص (Cortex-M0) مع أوامر بروتوكول التردد اللاسلكي منخفضة المستوى المخزنة في ذاكرة القراءة فقط أو ذاكرة الوصول العشوائي ، مما يضمن طاقة ومرونة منخفضة للغاية.لا يأتي استهلاك الطاقة المنخفض لجهاز CC1310 على حساب أداء التردد اللاسلكي ؛يتميز جهاز CC1310 بحساسية ممتازة وأداء متين (انتقائي وحجب).
2. يعتبر جهاز CC1310 حلاً متكاملاً للغاية وحقيقيًا أحادي الشريحة يشتمل على نظام RF كامل ومحول DC-DC على الشريحة.
3. يمكن التعامل مع المستشعرات بطريقة منخفضة الطاقة للغاية بواسطة وحدة MCU مخصصة ذات طاقة منخفضة للغاية يمكن تهيئتها للتعامل مع المستشعرات التناظرية والرقمية ؛هكذايمكن لوحدة MCU الرئيسية (Cortex-M3) زيادة وقت النوم إلى الحد الأقصى.
4. تتطلب أنظمة إدارة الطاقة والساعة وأنظمة الراديو CC1310 تكوينًا خاصًا ومعالجة بواسطة البرامج لتعمل بشكل صحيح.تم تنفيذ ذلك في TI RTOS ، ولذلك يوصى باستخدام إطار عمل البرنامج هذا في جميع عمليات تطوير التطبيقات على الجهاز.يتم تقديم TI-RTOS وبرامج تشغيل الجهاز الكاملة في كود المصدر مجانًا.

منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول 1

منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول 2

منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول 3

ضمادة

عدد



اسم



دبوس يكتب



وصف
1 GND أرض دبوس اتصل بـ GND
2 DIO_1 إدخال / إخراج رقمي GPIO ، جهاز التحكم في المستشعر
3 DIO_2 إدخال / إخراج رقمي GPIO ، جهاز التحكم في المستشعر
4 DIO_3 إدخال / إخراج رقمي GPIO ، جهاز التحكم في المستشعر
5 DIO_4 إدخال / إخراج رقمي GPIO ، جهاز التحكم في المستشعر
6 DIO_5 إدخال / إخراج رقمي GPIO ، وحدة تحكم الاستشعار ، قدرة محرك عالية
7 DIO_6 إدخال / إخراج رقمي GPIO ، وحدة تحكم الاستشعار ، قدرة محرك عالية
8 DIO_7 إدخال / إخراج رقمي GPIO ، وحدة تحكم الاستشعار ، قدرة محرك عالية
9 GND أرض دبوس اتصل بـ GND
10 VDD قوة 1.8 فولت إلى 3.8 فولت توريد الرقاقة الرئيسية
11 DIO_8 إدخال / إخراج رقمي GPIO
12 DIO_9 إدخال / إخراج رقمي GPIO
13 DIO_10 إدخال / إخراج رقمي GPIO
14 DIO_11 إدخال / إخراج رقمي GPIO
15 DIO_12 إدخال / إخراج رقمي GPIO
16 DIO_13 إدخال / إخراج رقمي GPIO
17 DIO_14 إدخال / إخراج رقمي GPIO
18 DIO_15 إدخال / إخراج رقمي GPIO
19 JTAG_TMSC إدخال / إخراج رقمي JTAG TMSC ، قدرة محرك عالية
20 JTAG_TCKC إدخال / إخراج رقمي JTAG TCKC
21 DIO_16 إدخال / إخراج رقمي GPIO ، JTAG_TDO ، قدرة عالية على القيادة
22 DIO_17 إدخال / إخراج رقمي GPIO ، JTAG_TDI ، قدرة عالية على القيادة
23 DIO_18 إدخال / إخراج رقمي GPIO
24 DIO_19 إدخال / إخراج رقمي GPIO
25 DIO_20 إدخال / إخراج رقمي GPIO
26 DIO_21 إدخال / إخراج رقمي GPIO
27 DIO_22 إدخال / إخراج رقمي GPIO









     منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول 4

منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول 5

منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول 6

منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول 7

منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول 8

منخفضة الطاقة CC1310 RF 434 ميجا هرتز RTS الوحدة النمطية UFL موصل 700 متر الوصول 9
التعليمات
Q1: هل أنت مصنع أو شركة تجارية؟
A1: نحن مصنع محترف بخبرة 25 عامًا.
Q2: هل يمكنك قبول OEM / ODM؟
A2: بالتأكيد ، لدينا تجربة غنية في تصنيع المعدات الأصلية وأوديإم.
Q3: هل لديك ضمان الجودة؟
A3 ؛لقد خضع كل منتج من منتجاتنا لاختبارات الجودة ولديها عامين من خدمة ما بعد البيع المجانية.
