تفاصيل المنتج:
|
| شرائح: | سيمتيك SX1268 | بحجم: | 24.3 * 17 * 3.4 ملم |
|---|---|---|---|
| درجة حرارة التشغيل: | -20 ~ + 85 درجة | جهد التشغيل: | 1.8-3.7 فولت |
| TX الطاقة: | 20 ديسيبل | حساسية Rx: | -148 ديسيبل |
| استهلاك النوم الحالي: | 1.5 ميكرومتر | تطبيق: | العداد الذكي / سلسلة التوريد اللوجستية / التحكم عن بعد |
| تردد العمل: | 434 أو 470 ميجا هرتز | مذبذب: | كريستال TCXO أو بلور عادي |
| إبراز: | وحدة لورا 433 ميجا هرتز,وحدة SX1268 ST,وحدة لورا 20dBm 433 ميجا هرتز |
||
LoRa انتشار الطيف SX1268 لمسافات طويلة 433MHz وحدة لاسلكية صغيرة الحجم منخفضة استهلاك الطاقة وحدة لاسلكية
LoRa انتشار الطيف SX1268 لمسافات طويلة 433MHz وحدة لاسلكية صغيرة الحجم منخفضة استهلاك الطاقة وحدة لاسلكية

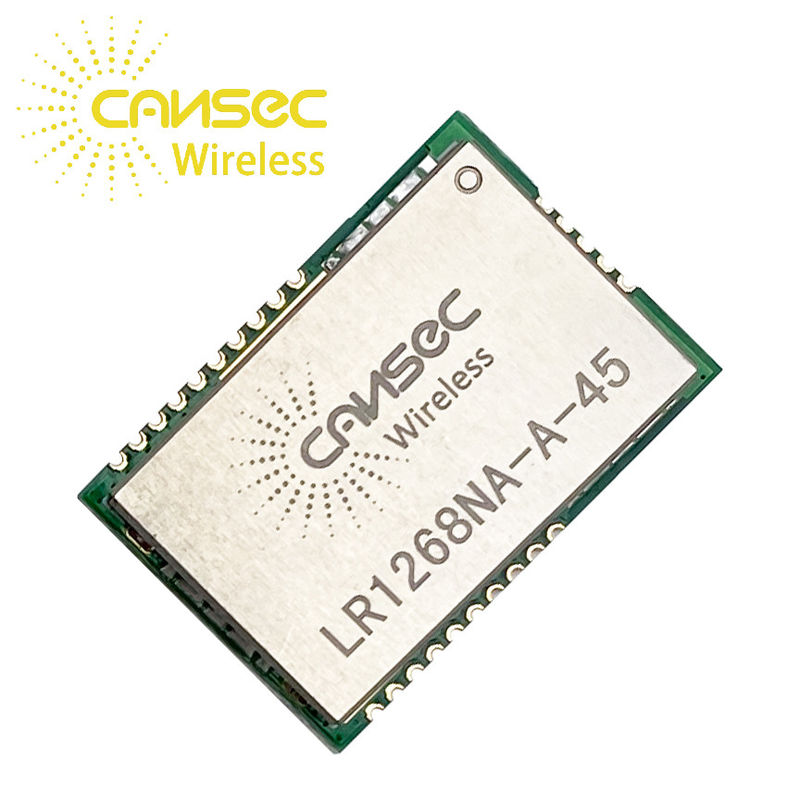

تم تصميم وحدة LR1268 على أساس SX1268.تعتبر أجهزة الإرسال والاستقبال الراديوية SX1268 sub-GHz مثالية للتطبيقات اللاسلكية بعيدة المدى.تدعم هذه الأجهزة تعديل LoRa® لحالات استخدام LPWAN وتعديل (G) FSK لحالات الاستخدام القديمة.الأجهزة قابلة للتهيئة بشكل كبير لتلبية متطلبات التطبيق المختلفة باستخدام معيار LoRaWAN® العالمي أو بروتوكولات الملكية.
تم تصميم الأجهزة لتتوافق مع متطلبات الطبقة المادية لمواصفات LoRaWAN الصادرة عن LoRa Alliance ™.
يعتبر الراديو مناسبًا للأنظمة التي تستهدف الامتثال للوائح الراديو بما في ذلك على سبيل المثال لا الحصر المتطلبات التنظيمية الصينية و ETSI EN 300220 (434 ميجا هرتز).تسمح تغطية التردد المستمر من 410 ميجا هرتز إلى 810 ميجا هرتز بدعم 490 و 780 ميجا هرتز لنطاقات الأجهزة قصيرة المدى الصينية منخفضة الطاقة.
التطبيقات
ميزة
- مودم LoRa و FSK
- الحد الأقصى لميزانية الارتباط 170 ديسيبل
- جهد العرض الواسع: VBAT: 1.8 إلى 3.6 فولت
- خرج RF يصل إلى +21 ديسيبل
- معدل بت قابل للبرمجة يصل إلى 62.5 كيلوبت في الثانية LoRa و 300 كيلوبت في الثانية FSK
- محول DC-DC متكامل و LDO
- حساسية عالية: حتى -148 ديسيبل ميلي واط
- حصانة حجب 88 ديسيبل عند إزاحة 1 ميغا هرتز
- نبذ القناة المشتركة بمقدار dB 19 في أسلوب LoRa
- مُركب مُدمج بالكامل بدقة 61 هرتز
- تعديل FSK و GFSK و MSK و GMSK و LoRa
- مزامن بت مدمج لاستعادة الساعة
- الكشف التلقائي عن نشاط القناة (CAD) باستخدام AFC فائق السرعة
- البلورات العادية وبلورات TXCO اختيارية
- كشف الديباجة
- الحزمة وظروف التشغيل:
مقاس 3.4 مم ، حزمة طوابع 17 مم × 24.3 مم لسهولة التجميع وتصميم ثنائي الفينيل متعدد الكلور منخفض التكلفة
- نطاق درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية
| رقم الوسادة | اسم | نوع الدبوس | وصف |
| 1-12 | GND | دبوس الأرض | اتصل بـ GND |
| 13 | VDD | قوة | 1.8 فولت إلى 3.7 فولت توريد الرقاقة الرئيسية |
| 14 | DIO1 | I / O | إدخال رقمي متعدد الأغراض |
| 15 | مشغول | ا | مؤشر مشغول |
| 16 | NRESET | أنا | إعادة تعيين إدخال الزناد |
| 17 | ميسو | ا | إخراج الرقيق SPI |
| 18 | MOSI | أنا | إدخال الرقيق SPI |
| 19 | SCK | أنا | ساعة SPI |
| 20 | NSS | أنا | تحديد SPI التابع |
| 21 | GND | دبوس الأرض | اتصل بـ GND |
| 22 | GND | دبوس الأرض | اتصل بـ GND |
| 23 | RF_OUT | ا | خرج الارسال RF |
| 24 | GND | دبوس الأرض | اتصل بـ GND |
| 25 | GND | دبوس الأرض | اتصل بـ GND |
