تفاصيل المنتج:
|
| شرائح: | SX1268 بواسطة Semtech | بحجم: | 24.3 * 17 * 3.4 ملم |
|---|---|---|---|
| درجة حرارة التشغيل: | -20 ~ + 85 درجة | جهد التشغيل: | 1.8-3.7 فولت |
| TX الطاقة: | 20 ديسيبل | حساسية Rx: | -148 ديسيبل |
| استهلاك النوم الحالي: | 1.5 ميكرومتر | استخدم البيئة: | المدينة الذكية ، أتمتة الصناعة والعدادات |
| تكرر: | 434/470 ميجا هرتز | أقصى مدى: | 3 كم |
| إبراز: | SX1268 433mhz Rf Transmitter Receiver الوحدة اللاسلكية,LoRa Spread Spectrum SX1268,20dBm 433mhz Rf Transmitter Receiver الوحدة اللاسلكية |
||
LoRa انتشار الطيف SX1268 لمسافات طويلة 433MHz وحدة لاسلكية صغيرة الحجم منخفضة استهلاك الطاقة وحدة لاسلكية
LoRa انتشار الطيف SX1268 لمسافات طويلة 433MHz وحدة لاسلكية صغيرة الحجم منخفضة استهلاك الطاقة وحدة لاسلكية

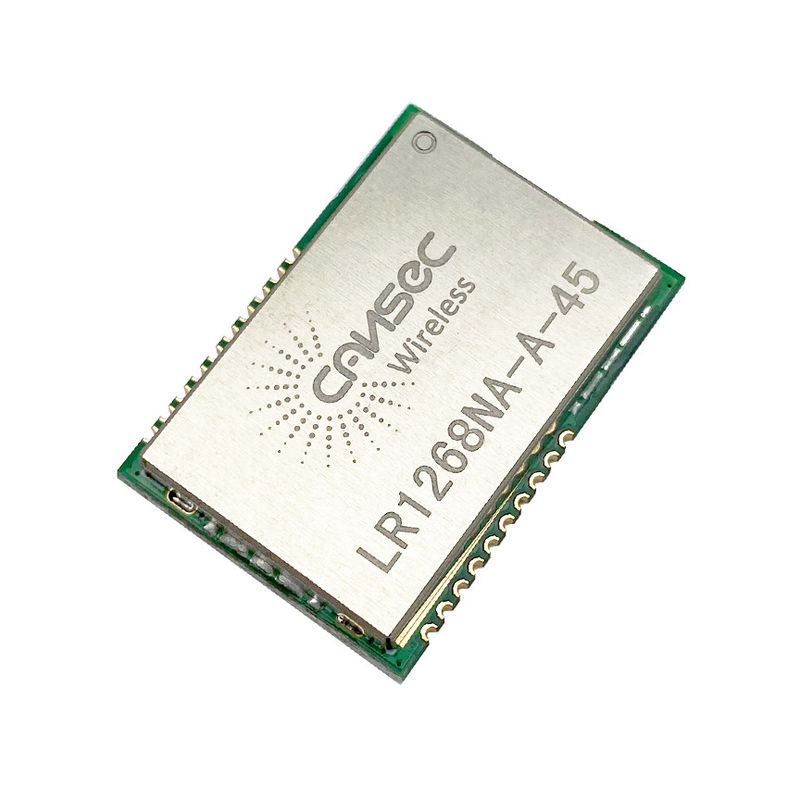

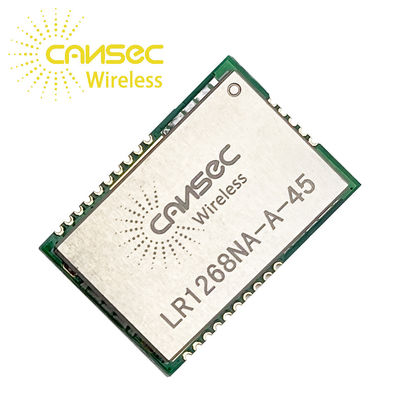

تم تصميم وحدة LR1268 على أساس SX1268.تعتبر أجهزة الإرسال والاستقبال الراديوية SX1268 sub-GHz مثالية للتطبيقات اللاسلكية بعيدة المدى.تدعم هذه الأجهزة تعديل LoRa® لحالات استخدام LPWAN وتعديل (G) FSK لحالات الاستخدام القديمة.الأجهزة قابلة للتهيئة بشكل كبير لتلبية متطلبات التطبيق المختلفة باستخدام معيار LoRaWAN® العالمي أو بروتوكولات الملكية.
تم تصميم الأجهزة لتتوافق مع متطلبات الطبقة المادية لمواصفات LoRaWAN الصادرة عن LoRa Alliance ™.
يعتبر الراديو مناسبًا للأنظمة التي تستهدف الامتثال للوائح الراديو بما في ذلك على سبيل المثال لا الحصر المتطلبات التنظيمية الصينية و ETSI EN 300220 (434 ميجا هرتز).تسمح تغطية التردد المستمر من 410 ميجا هرتز إلى 810 ميجا هرتز بدعم 490 و 780 ميجا هرتز لنطاقات الأجهزة قصيرة المدى الصينية منخفضة الطاقة.
| رقم الوسادة | اسم | نوع الدبوس | وصف |
| 1-12 | GND | دبوس الأرض | اتصل بـ GND |
| 13 | VDD | قوة | 1.8 فولت إلى 3.7 فولت توريد الرقاقة الرئيسية |
| 14 | DIO1 | I / O | إدخال رقمي متعدد الأغراض |
| 15 | مشغول | ا | مؤشر مشغول |
| 16 | NRESET | أنا | إعادة تعيين إدخال الزناد |
| 17 | ميسو | ا | إخراج الرقيق SPI |
| 18 | MOSI | أنا | إدخال الرقيق SPI |
| 19 | SCK | أنا | ساعة SPI |
| 20 | NSS | أنا | تحديد SPI التابع |
| 21 | GND | دبوس الأرض | اتصل بـ GND |
| 22 | GND | دبوس الأرض | اتصل بـ GND |
| 23 | RF_OUT | ا | خرج الارسال RF |
| 24 | GND | دبوس الأرض | اتصل بـ GND |
| 25 | GND | دبوس الأرض | اتصل بـ GND |
