تفاصيل المنتج:
|
| بحجم: | 18.6 * 33.4 * 2.8 ملم | TX الطاقة: | 6 ديسيبل |
|---|---|---|---|
| حساسية Rx: | -103 ديسيبل | TX الحالي: | 36 مللي أمبير |
| RX الحالي: | 4.6 مللي أمبير | الاستعداد الحالية: | 1.5uA |
| نوع الهوائي: | هوائي رقاقة | شرائح: | nRf52840 |
| إبراز: | Cansec BLE52840SA-B,وحدة بلوتوث Ble,الشمال |
||

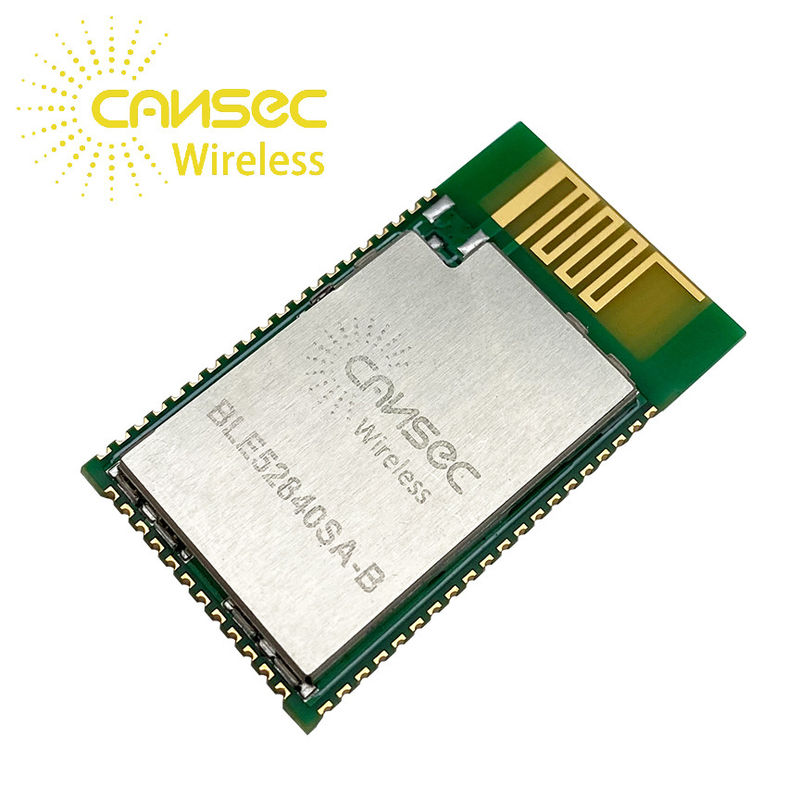

منخفضة السعر متعدد بروتوكول Cansec BLE52840SA-B Nordic NRF52840 IoT Solutions Ble I / O Blue Tooth 5.0 Module
منخفضة السعر متعدد بروتوكول Cansec BLE52840SA-B Nordic NRF52840 IoT Solutions Ble I / O Blue Tooth 5.0 Module
| رقم الوسادة | اسم | نوع الدبوس | وصف |
| 1 | GND | دبوس الأرض | اتصل بـ GND |
| 2 | ص 1.10 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 3 | P1.11 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 4 | ص 1.12 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 5 | ص 1.14 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 6 |
P003 AIN1 |
إدخال / إخراج رقمي المدخلات التناظرية |
للأغراض العامة I / O المدخلات التناظرية |
| 7 |
ص 0.28 AIN4 |
إدخال / إخراج رقمي المدخلات التناظرية |
للأغراض العامة I / O المدخلات التناظرية |
| 8 | ص 1.13 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 9 | ص 1.15 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 10 |
ص0.02 AIN0 |
إدخال / إخراج رقمي المدخلات التناظرية |
للأغراض العامة I / O المدخلات التناظرية |
| 11 |
ص0.05 AIN3 |
إدخال / إخراج رقمي المدخلات التناظرية |
للأغراض العامة I / O المدخلات التناظرية |
| 12 | ص 0.27 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 13 |
ص0.07 تراسيكلك |
إدخال / إخراج رقمي تتبع الساعة |
للأغراض العامة I / O تتبع الساعة العازلة |
| 14 | ص 1.08 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 15 |
ص0.11 تراسيداتا 2 |
إدخال / إخراج رقمي تتبع البيانات |
للأغراض العامة I / O تتبع المخزن المؤقت TRACEDATA [2] |
| 16 | ص 0.26 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 17 |
ص0.04 AIN2 |
إدخال / إخراج رقمي المدخلات التناظرية |
للأغراض العامة I / O المدخلات التناظرية |
| 18 | ص0.06 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 19 | ص0.08 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 20 |
ص 1.09 تراسيداتا 3 |
إدخال / إخراج رقمي تتبع البيانات |
للأغراض العامة I / O تتبع المخزن المؤقت TRACEDATA [3] |
| 21 |
ص 0.12 تراسيداتا 1 |
إدخال / إخراج رقمي تتبع البيانات |
للأغراض العامة I / O تتبع المخزن المؤقت TRACEDATA [1] |
| 22 | GND | قوة | أرض |
| 23 | GND | قوة | أرض |
| 24 | + VCC | قوة | مزود الطاقة |
| 25 | VDDH | قوة | مصدر طاقة عالي الجهد |
| 26 | DCCH | قوة | خرج محول DC / DC |
| 27 | ص 0.14 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 28 | ص 0.16 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 29 |
ص 0.18 nRESET |
إدخال / إخراج رقمي إعادة تعيين |
للأغراض العامة I / O شكلي كإعادة تعيين النظام |
| 30 | ص0.19 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 31 | ص 0.21 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 32 | ص 0.23 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 33 | د + | إدخال / إخراج رقمي | USB D + |
| 34 | د- | إدخال / إخراج رقمي | USB D- |
| 35 | VBUS | قوة | مدخل 5 فولت لمنظم USB 3.3 فولت |
| 36 | ص 0.13 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 37 | ص 0.15 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 38 | ص 0.17 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 39 | ص0.20 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 40 | ص 0.22 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 41 | ص 0.24 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 42 |
ص 1.00 TRACEDATA0
|
إدخال / إخراج رقمي تتبع البيانات
|
للأغراض العامة I / O تتبع المخزن المؤقت TRACEDATA [0] خرج السلك التسلسلي (SWO) |
| 43 | ص 0.25 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 44 | P1.01 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 45 | سوديو | تصحيح | إدخال / إخراج تصحيح الأسلاك التسلسلية للتصحيح والبرمجة |
| 46 | SWDCLK | تصحيح |
إدخال ساعة تصحيح أخطاء الأسلاك التسلسلية للتصحيح و برمجة |
| 47 | ص 1.02 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 48 | ص 1.04 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 49 | ص 1.06 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 50 |
ص0.09 NFC1 |
إدخال / إخراج رقمي إدخال NFC |
للأغراض العامة I / O اتصال هوائي NFC |
| 51 |
ص0.10 NFC2 |
إدخال / إخراج رقمي إدخال NFC |
للأغراض العامة I / O اتصال هوائي NFC |
| 52 | GND | ||
| 53 | ص 1.07 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 54 | ص 1.05 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 55 | ص 1.03 | إدخال / إخراج رقمي | للأغراض العامة I / O |
| 56 |
ص 0.31 AIN7 |
إدخال / إخراج رقمي المدخلات التناظرية |
للأغراض العامة I / O المدخلات التناظرية |
| 57 |
ص 29 AIN5 |
إدخال / إخراج رقمي المدخلات التناظرية |
للأغراض العامة I / O المدخلات التناظرية |
| 58 |
ص 0.30 AIN6 |
إدخال / إخراج رقمي المدخلات التناظرية |
للأغراض العامة I / O المدخلات التناظرية |
